去耦電感

　　去耦電感也叫Choke，教科書上通常翻譯成扼流圈。去耦電感的作用是濾除線路上的干擾，屬于EMC器件，EMC工程師主要用來解決產品的輻射發射(RE)和傳導發射(CE)的測試問題。

　　去耦電感，通常結構比較簡單，大都是銅絲直接繞在鐵氧體環上。個人覺得可以分為差模電感和共模電感。這里不再贅述共模和差模的概念。差模電感

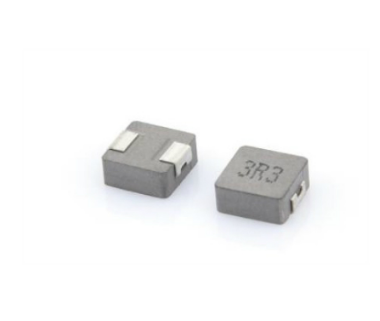

　　差模電感就是普通的繞線電感，用于濾除一些差模干擾，主要就是與電容一起構成LC濾波器，減小電源噪聲。

　　對于220V市電，差模干擾就是L相到N相之間的干擾；對POE來說，就是POE+和POE-之間的干擾；對于主板上的低壓直流電源，其實就是電源噪聲。

　　差模電感選型需要注意一下幾點：

　　1、直流電阻、額定電壓和電流，要滿足工作要求；

　　2、結構尺寸滿足產品要求；

　　3、通過測試確定噪聲的頻段，根據電感的阻抗曲線選擇電感；

　　4、設計LC濾波器，可以做簡單的計算和仿真。

　　磁珠(FerriteBead)，也常用來濾除主板上的低壓直流電源的噪聲，但磁珠與去耦電感有區別的。

　　1、磁珠是鐵氧體材料燒制而成，高頻時鐵氧體的磁損耗(等效電阻)變得很大，高頻噪聲被轉化成熱能耗散了；

  2、去耦電感是線圈和磁芯組成，主要是線圈電感起作用；

　　3、磁珠只能濾除較高頻的噪聲，低頻不起作用；

　　4、去耦電感可以繞制成較高感值，濾除低頻噪聲。
