繞線電感的繞制工藝分為哪幾種？
繞線電感的工藝大致可以分為2種：

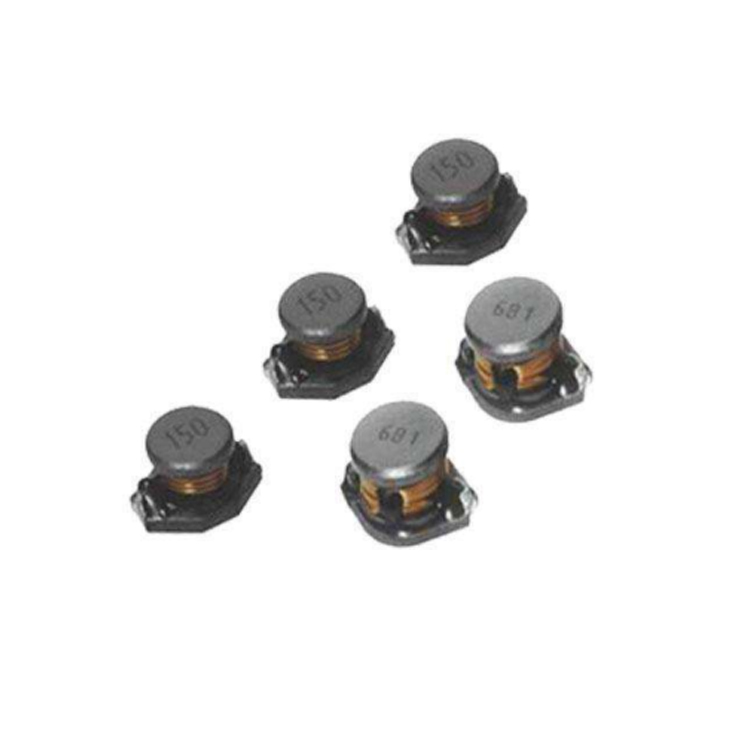

繞線電感(WireWoundType)
顧名思義就是把銅線繞在一個磁芯上形成一個線圈，繞線的方式有兩種：
圓柱形繞法(RoundWound)圓柱形繞法很常見，應用也很廣，類似于魔術塑料彈簧。
平面形繞法(FlatWound)平面形繞法也很常見，就類似于我們家里為了驅蚊點的蚊香。
平面形繞法優點很明顯，就是減小了器件的高度。由前文的公式可知，磁芯的磁導率越大，電感值越大，磁芯可以是非磁性材料：例如空氣芯、陶瓷芯，貌似就不能叫磁芯了；這樣電感值較小，但是基本不存在飽和電流。
鐵磁性材料：例如鐵氧體、波莫合金等等；合金磁導率比鐵氧體大；鐵磁性材料存在磁飽和現象，有飽和電流。
繞線電感可提供大電流、高感值；磁芯磁導率越大，同樣的感值，繞線就少，繞線少就能降低直流電阻；同樣的尺寸，繞線少可以繞粗，提高電流。
另外，電源設計中，經常遇到電感嘯叫的問題，本質就是磁場的變化引起了導體，也就是線圈的振動，振動的頻率剛好在音頻范圍內，人耳就可以聽見，合金一體成型電感，比較牢固，可以減少振動。
