降壓電路上的電容以及注意事項
電容降壓電路原理及注意事項
電容降壓電路原理及注意事項。之所以電容降壓電路在一些廉價電器中見到，就是因為這種電路相對于變壓器降壓和開關電源供電方式成本要低廉得多。電容降壓的原理是利用電容在一定的交流信號頻率下產生的容抗來限制最大工作電流，即通過限流后終端負載拉低了輸出電壓，電容器實際上起到一個限制電流和動態分配電容器與負載兩端電壓的角色。
之所以電容降壓電路在一些廉價電器中見到，就是因為這種電路相對于變壓器降壓和開關電源供電方式成本要低廉得多。
可以說成本低廉是這種降壓供電方式的唯一優點;它的缺點很多，比如輸出電流小、電壓隨負載變化波動大、由于與市電直通，非常不安全等，因此這種降壓方式應用范圍有限，只能用在輸出電流很小，并且人不易觸摸到的場合。
電容降壓的原理是利用電容在一定的交流信號頻率下產生的容抗來限制最大工作電流，即通過限流后終端負載拉低了輸出電壓，電容器實際上起到一個限制電流和動態分配電容器與負載兩端電壓的角色。
例如，我國的市電是220V/50Hz，一只1μF的電容容抗約為Xc=(2mfC)=1/(2×3.14×501×10-6)=3180Ω。將220V的交流電壓加在電容器的兩端，則流過電容的最大電流約為IC=U÷Xc=220÷3180=70mA。知道了這個計算方法，就可以根據用電器的工作電流來選擇電容值了。
推薦產品

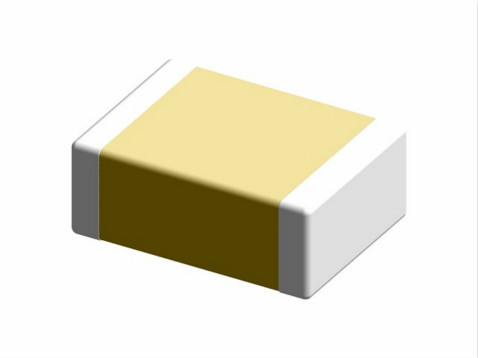

- 通用型X7R片容
