貼片電解電容故障的表現特點及檢測方法
文章出處：作者：人氣：-發表時間：2016-08-24 14:37:00

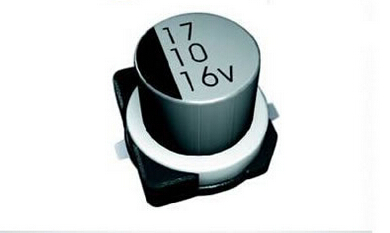

我們就來說一下貼片電解電容出現故障時會有怎樣的表現特點以及怎么去檢測。
貼片電解電容在電器設備中的用量很大，故障率很高。電解電容損壞有以下幾種表現：一是完全失去容量或容量變??；二是輕微或嚴重漏電；三是失去容量或容量變小兼有漏電。查找損壞的電解電容的方法有：
1、看：有的電容損壞時會漏電，電容下面的電路板表面甚至電容外表都會有一層油漬，這種電容絕不能再用，有的電容損壞后會鼓起，這種電容也不能繼續使用。
2、摸：開機后有些漏電嚴重的電解電容會發熱，用手指觸摸時甚至會燙手，這種電容必須更換。
3、貼片電解電容內部有電解液，長時間烘烤會使電解液變干，導致電容量減小。所以要重點檢查散熱片及大功率元器件附近的電容，離其越近，損壞的可能性就越大。
貼片電解電容的檢測方法
因為電解電容的容量比一般固定電容大得很多，所以，測量時，應針對不同容量選用合適的量程。根據經驗，一般情況下，470nF-10uF間的電容，可用R*1K檔測量；10uF-300uF的電容可用R*100檔測量；300uF以上的電容可用R*1或R*10檔測量.
在檢測電解電容器時，要先對電容器放電。然后用萬用表紅表筆接負極，黑表筆接正極，在放接觸的瞬間，萬用表指針即向右偏轉較大偏度（對于同一電阻檔，容量越大，擺幅越大），接著逐漸向左回轉，直到停在某一位置。此時的阻值便是電解電容的正向漏電阻，此值略大于反向漏電阻。實際使用經驗表明，電解電容的漏電阻一般應在幾百KW以上，否則，將不能正常工作。在測試中，若正向，反向均無充電的現象，即表針不動，則說明容量消失或內部斷路，如果所測阻值很小或為零，說明電容漏電大或已經擊穿損壞，不能再使用。
