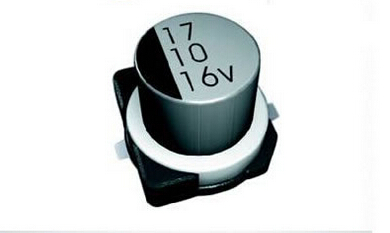

濾波作用的貼片電解電容選擇和注意事項

文章出處：作者：人氣：-發表時間：2016-08-25 11:12:00

1.濾波電解電容在車載電子，安防設備，電源控制等中起著非常重要的作用，如何正確選擇濾波電容，尤其是輸出濾波電容的選擇則是每個工程技術人員都十分關心的問題。

2.普通的低頻貼片電解電容器在10000Hz左右便開始呈現感性，無法滿足開關電源的使用要求。而工業控制電源專用的高頻低阻抗貼片鋁電解電容器有4個端子，正極鋁片的兩端分別引出作為電容器的正極，負極鋁片的兩端也分別引出作為負極。電流從四端電容的一個正端流入，經過電容內部，再從另一個正端流向負載；從負載返回的電流也從電容的一個負端流入，再從另一個負端流向電源負端。

3.50Hz高頻低阻電路中使用的普通貼片電解電容器，其脈動電壓頻率僅為100Hz，充放電時間是毫秒數量級。為獲得更小的脈動系數，所需的一共電容量高達數10萬uf，因此普通低頻貼片鋁電解電容器的目標是以提高容量為主，貼片鋁電解電容器的電容量、電壓，電流。損耗角正切值以及漏電流是鑒別其優劣的主要參數。而開關電源中的輸出濾波貼片電解電容器，其鋸齒波電壓頻率高達數10000Hz，甚至是數10000000Hz，這時電容量并不是其主要指標，衡量高頻低阻貼片電解電容器優劣的標準是“阻抗-頻率”特性，要求在開關電源的工作頻率內要有較低的等效阻抗，同時對于半導體器件工作時產生的高頻尖峰信號具有良好的濾波作用。

4.四端電容具有良好的高頻特性，為減小電壓的脈動分量以及抑制開關尖峰噪聲提供了極為有利的手段。高頻貼片鋁電解電容器還有很多芯的形式，即將鋁箔分成較短的若干段，用多引出片并聯連接以減小容抗中的阻抗成份，并且采用低電阻率的材料作為引出端子，提高了電容器承受大電流的能力。

5.不管是什么作用的電解電容改成貼片鋁電解電容之后體積都會變小。
