壓敏電阻在電路中通常并接

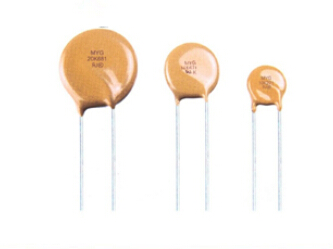

壓敏電阻是一種用得最多的限壓器件。常用的是氧化鋅壓敏電阻。
它主要是以氧化鋅為原料，添加多種微量金屬氧化物，經混合成型，燒結裝配而成的一種過壓保護器件,它的外面包封環氧樹脂
它相當于一個可變電阻，它是并聯于電路中的。當電路在正常工作時，壓敏電阻的阻抗很高，漏電流很小，可視為開路，對電路幾乎沒有影響。
但當一很高的異常電壓到來時，壓敏電阻的電阻值瞬間下降，即從高阻變?yōu)榈妥?，將過大的浪涌電流泄放到大地.
同時將過電壓箝位在一定安全電壓范圍之內，從而保護后端線路；當異常突波消失后，壓敏電阻的電阻值又恢復到原來的高阻狀態，線路可正常工作。
電壓再升高，壓敏電阻進入飽和區，呈現一個很小的線性電阻.
由于電流很大，時間一長就會使壓敏電阻過熱燒毀甚至炸裂。
正常使用時壓敏電阻處于漏電流區，受到浪涌沖擊時進入非線性區泄放浪涌電流，一般不能進入飽和區。
