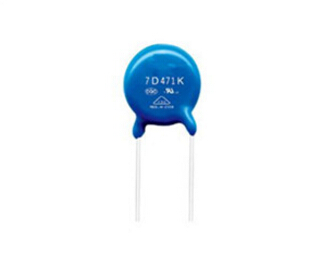

壓敏電阻選用注意事項
選用壓敏電阻前，應先了解以下相關技術參數：標稱電壓是指在規定的溫度和直流電流下，壓敏電阻器兩端的電壓值。
漏電流是指在25℃條件下，當施加最大連續直流電壓時，壓敏電阻器中流過的電流值。
等級電壓是指壓敏電阻中通過8/20等級電流脈沖時在其兩端呈現的電壓峰值。
通流量是表示施加規定的脈沖電流)波形時的峰值電流。
浪涌環境參數包括最大浪涌電流浪涌脈沖寬度Tt、相鄰兩次浪涌的最小時間間隔Tm以及在壓敏電阻器的預定工作壽命期內，浪涌脈沖的總次數N等。
一般地說，壓敏電阻常常與被保護器件或裝置并聯使用，在正常情況下，壓敏電阻兩端的直流或交流電壓應低于標稱電壓。
即使在電源波動情況最壞時，也不應高于額定值中選擇的最大連續工作電壓，該最大連續工作電壓值所對應的標稱電壓值即為選用值。
