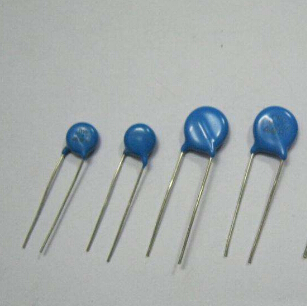

壓敏電阻的串聯和配對
壓敏電阻可以很簡單地串聯使用。
將兩只電阻體直徑相同的壓敏電阻串聯后，漆壓敏電壓、持續工作電壓和限制電壓相加。
而通流量指標不變，例如在高壓電力避雷器中，要求持續工作電壓高達數千伏，數萬伏，就是將多個壓敏電阻閥片迭和起來而得到的。
壓敏電阻可以并聯，目的是獲得更大的通流量，或者在沖擊電流峰值一定的條件下減小電阻體中的電流密度。
以降低限制電壓，當要求獲得極大的通流量，且壓敏電壓又比較低（例如低于200V）時，電阻體的直徑厚度比太大。
在制造技術上有困難，且隨著電阻體直徑的加大，電阻體的微觀均勻性變差。
因此通流量不可能隨電阻體面積成比例地增大，這是用較小直徑的電阻片并聯可能是個更合理的方法。
由于高非線性，壓敏電阻的并聯需要特別小心謹慎。
只有經過仔細配對，參數相同的電阻片相并聯，才能保證電流在各電阻片之間均勻分配。
