壓敏電阻及其分類與參數
目前市場上壓敏電阻主要分為普通插件壓敏電阻，雷壓敏電阻，和貼片壓敏電阻防普通插件壓敏電阻。
主要是用于線路過壓保護，和小器件電子產品的防雷過壓保護，片徑普遍在20mm以下，防雷壓敏電阻主要是指片徑在25mm以上的插件壓敏電阻。
引線形式一般分為直引線或者電極片方式，其中電極片方式因其結構原因具有更大的流通量。

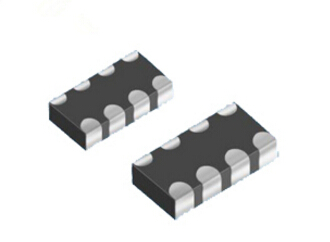

壓敏電阻主要用來作為低壓產品的過壓保護或者ESD防靜電，封裝形式從使用在ESD靜電防護上貼片壓敏電阻。
特別是信號線的ESD防護需要注意其寄生電容的大小，對于高頻信號選用防靜電壓敏電阻電容量應盡量選小。
壓敏電阻有與其它的半導體元件類似的動作特性，因為壓敏電阻的傳導發生非?？?，延時只在納秒級的范圍內，所以能夠滿足任何實際需求。
過溫條件下有穩定的電壓在超過崩潰電壓的情況下，一旦環境溫度超過正常的工作溫度范圍，齊納二極管的限制電壓會隨著環境溫度的升高而升高。
而壓敏電阻的限制電壓在超過工作溫度范圍的情況下仍然幾乎保持恒定。
當壓敏電阻的漏電流隨著元件本體溫度的升高而增加時，壓敏電阻的限制電壓不會隨著溫度的改變而改變。
