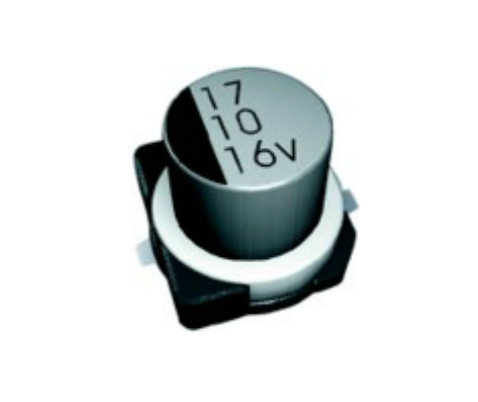

貼片鋁電解電容的制作流程
文章出處：作者：人氣：-發表時間：2020-05-20 16:35:00
貼片鋁電解電容器制造中的關鍵步驟是鋁箔的腐蝕。為了增加鋁箔和電解液之間的接觸面積，電容器中鋁箔的表面不是光滑的，而是通過電化學腐蝕方法形成不均勻的形狀，這可以增加表面積7-8倍。
首先，電化學蝕刻過程相對復雜，涉及蝕刻溶液類型、濃度、表面狀態、蝕刻速度、電壓動態平衡等。
第二步是形成氧化膜。鋁箔經過電化學腐蝕后，其表面通過化學方法被氧化成氧化鋁，即鋁電解電容器的介質。氧化后，仔細檢查氧化鋁表面是否有斑點或裂紋，排除不合格的。完成該步驟后，切割鋁箔。也就是說，將整片鋁箔切成幾小片，以滿足電容器制造的需要。
第三步是鉚接引線。電容器外部的引腳不直接連接到電容器內部，而是通過內部引線連接到電容器內部。因此，在這個步驟中，我們需要通過超聲波焊接將陽極和陰極的內引線與電容器的外引線連接起來。
第四步是電解紙的卷繞。
第五步是浸漬電解液。最后是組裝、壓接和組裝。
這些是貼片鋁電解電容器的制造步驟。在這樣嚴格的程序下，可以保證電容器的質量。
