貼片電阻誤差精度表示方法

文章出處：作者：人氣：-發表時間：2018-05-31 17:50:00

貼片電阻耐潮濕、高溫、溫度系數小、電性能穩定、可靠性高、屬于金屬玻璃鈾電阻器的一種。

貼片電阻封裝：貼片電阻常見封裝有9種，用兩種尺寸代碼來表示。

前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。是指英制代碼。另一種是米制代碼，也由4位數字表示，其單位為毫米。

貼片電阻阻值：貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度，常規用的最多的是±1%和±5%，±5%精度的常規是用三位數來表示。

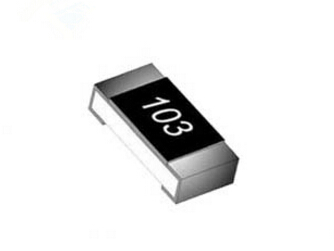

貼片電阻

前面兩位是有效數字，第三位數2表示有多少個零，基本單位是Ω,這樣就是5100歐，1000Ω=1KΩ,1000000Ω=1MΩ。

為了區分±5%，±1%的電阻，于是±1%的電阻常規多數用4位數來表示。

這樣前三位是表示有效數字，第四位表示有多少個零4531也就是4530Ω，也就等于4.53KΩ。

貼片電阻按其形狀可分為矩形、圓柱形和異形三類。
