貼片電容的可靠性測試
很多廠家想采購電容的時候肯定會有一個煩惱，這顆電容符不符合公司產品的要求，然后該怎么測試。今天我們就給大家科普一下電容的可靠性測試。

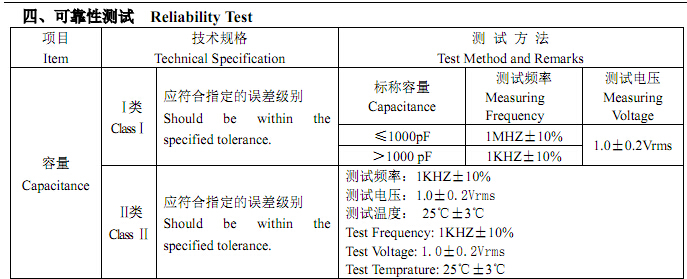

貼片電容容量：Ⅰ類應符合指定的誤差級別。
標稱容量≤1000pf 測試頻率：1MHZ±10%，測試電壓1.0±0.2Vrms
標稱容量>1000pf 測試頻率：1KHZ±10% 測試電壓1.0±0.2Vrms
貼片電容II類應符合指定的誤差級別。
測試頻率：1KHZ±10% 測試電壓1.0±0.2Vrms 測試溫度：25℃±3℃
TestFrequency:1KHZ±10%，TestVoltage:1.0±0.2Vrms，TestTemprature:25℃±3℃
貼片電容損耗角正切
I類 DF：≤0.56%，標稱容量:Cr<5pf，測試頻率:1MHZ±10%，測試電壓:1.0±0.2Vrms
DF:1.5\[(150/Cr)+7]X10的4次方,標稱容量：5pf≤Cr<50pf測試頻率：1MHZ±10%，測試電壓:1.0±0.2Vrms
DF:≤0.15%標稱容量：50pf≤Cr≤1000pf 測試頻率:1MHZ±10%，測試電壓:1.0±0.2Vrms
DF:≤0.15%標稱容量：>1000pf 測試頻率:1MHZ±10%，測試電壓:1.0±0.2Vrms
貼片電容II類
X7R/X5R≤2.5%測試頻率:1KHZ±10%，測試電壓:1.0±0.2Vrms TestFrequency:1KHZ±10%，TestVoltage:1.0±0.2Vrms
Y5V/Z5U≤7.0%（C<1.0uf）≤9.0%(C≥1.0uf)測試頻率:1KHZ±10%，測試電壓:1.0±0.2VrmsTestFrequency:1KHZ±10%，TestVoltage:1.0±0.2Vrms
