本文主要介紹了共模電感設計時一般需要注意的三大參數，本文字數730字，閱讀全文需7分鐘，接下來一起來學習吧。

　　共模電感多用在電磁干擾電磁干擾濾波器中得益于共模電感很高的阻抗，可抑制高頻電路中產生的高頻噪聲。共模電感設計一般需要注意三個參數，輸入電流、阻抗和頻率。阻抗一般是和頻率是有關聯的，每個電路中的頻率是不同的，需要通過頻率計算出電路中的阻抗，使用相同抗性的共模電感是最佳選擇。當參數確定，我們需要考慮共模電感的磁芯和線材，并且還要計算需要的匝數，當然這個可以交給專業做共模電感的廠家去設計。

　　共模電感(CommonmodeChoke)，也叫共模扼流圈，常用于電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模電感也是起EMI濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。

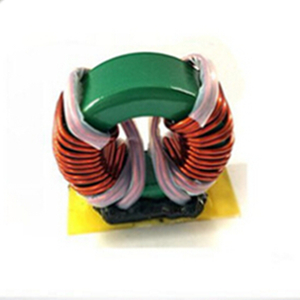

　　共模電感多用在電磁干擾電磁干擾濾波器（簡稱EMI濾波器）中。得益于共模電感很高的阻抗，可抑制高頻電路中產生的高頻噪聲。共模電感的構造不像工字電感和貼片電感單單把線圈繞在磁芯上面，共模電感的磁芯是環形的，繞線分單雙股繞線，是共模電感特有的繞線方法。

　　共模電感設計一般需要注意三個參數，輸入電流、阻抗和頻率。

　　1、輸入電流：

　　一般情況下，在電路板設計完成，有一個固定的輸入電流，通過輸入電流來確定共模電感尺寸。

　　2、阻抗和頻率

　　阻抗一般是和頻率是有關聯的，每個電路中的頻率是不同的，需要通過頻率計算出電路中的阻抗，使用相同抗性的共模電感是最佳選擇。

　　當參數確定，我們需要考慮共模電感的磁芯和線材，并且還要計算需要的匝數，當然這個可以交給專業做共模電感的廠家去設計。線徑由線路電路決定，通常測試一圈的流量量是多少，就可以算出需要繞多少圈。磁芯一般考慮的比較多一點，根據溫度，頻率，還有成本等因素來確定最后使用什么材質的磁芯。
