要知道，在電路正常運作的情況下，TVS管是不工作的，因此TVS管的截止電壓必須大于被保護電路的最高工作電壓。TVS管功率選型，TVS產品的額定瞬態功率應大于電路中可能出現的最大瞬態浪涌功率。TVS鉗位電壓應小于后級被保護電路最大可承受的瞬態安全電壓。對于同一功率等級的TVS，其電壓越低，電容值越大。TVS管采購商可根據電路設計及測試要求選擇合適封裝的TVS器件。

　　二極管是用半導體材料(硅、硒、鍺等)制成的一種電子器件。它具有單向?qū)щ娦阅?，即給二極管陽極和陰極加上正向電壓時，二極管導通。當給陽極和陰極加上反向電壓時，二極管截止。因此，二極管的導通和截止，則相當于開關的接通與斷開。

　　TVS二極管選型

　　（1）最高工作電壓：要知道，在電路正常運作的情況下，TVS管是不工作的，因此TVS管的截止電壓必須大于被保護電路的最高工作電壓。但是也不能太高，否則箝位電壓也會很高。故，在選擇最高電壓時，要綜合考慮被保護電路的工作電壓及電路的承受能力。

　?。?）TVS管功率選型：TVS產品的額定瞬態功率應大于電路中可能出現的最大瞬態浪涌功率。

　?。?）箝位電壓：TVS鉗位電壓應小于后級被保護電路最大可承受的瞬態安全電壓。

　?。?）漏電流：在一些低功耗電路或高精度采集電路中，漏電流過大可能導致電路功耗過大或信號的采集精度超標。

　　（5）結電容：TVS的結電容一般在幾十皮法至幾十納法。對于同一功率等級的TVS，其電壓越低，電容值越大。在一些通信線路中，要注意TVS的結電容，不能影響電路正常工作。

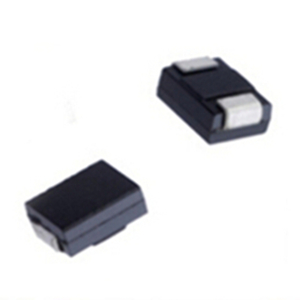

　　（6）封裝形式：TVS的功率從封裝形式上也可以體現，封裝體積越小，其功率一般也越小，因?yàn)門VS的芯片面積直接決定了TVS的功率等級。TVS管采購商可根據電路設計及測試要求選擇合適封裝的TVS器件。
