熱敏電阻工作原理

文章出處：作者：人氣：-發表時間：2016-08-08 11:47:00

熱敏電阻是熱電阻的一種，所以說，原理都是溫度引起電阻變化。

但是現在熱電阻一般都被工業化了，基本是指PT100,CU50等常用熱電阻

他兩的區別是：一般熱電阻都是指金屬熱電阻（PT100）等，熱敏電阻都是指半導體熱電阻由于半導體熱電阻溫度系數要比金屬大10～100倍以上，能檢測出10-6℃的溫度變化，而且電阻值可在0.1～100kΩ間任意選擇。所以稱為熱敏電阻

但是熱敏電阻阻值隨溫度變化的曲線呈非線性，而且每個相同型號的線性度也不一樣，并且測溫范圍比較小。所以工業上一般用金屬熱電阻~也就是我們平常所說的熱電阻。而熱敏電阻一般用在電路板里，比如像通常所說的可以類似于一個保險絲。由于其阻值隨溫度變化大，可以作為保護器使用。當然這只是一方面，它的用途也很多，如熱電偶的冷端溫度補償就是靠熱敏電阻來補償。

另外，由于其阻值與溫度的關系非線性嚴重……所以元件的一致性很差，并不能像熱電阻一樣有標準信號 。

熱敏電阻工作原理

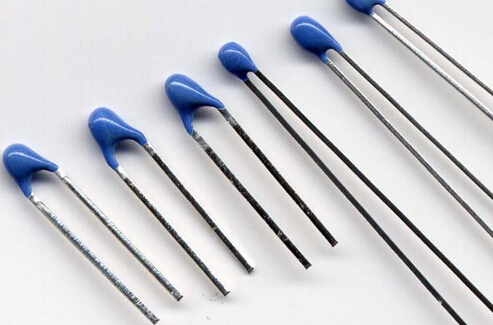

NTC是Negative Temperature Coefficient 的縮寫,意思是負的溫度系數,泛指負溫度系數很大的半導體材料或元器件，所謂NTC熱敏電阻器就是負溫度系數熱敏電阻器。它是以錳、鈷、鎳和銅等金屬氧化物為主要材料，采用陶瓷工藝制造而成的。這些金屬氧化物材料都具有半導體性質，因?yàn)樵趯?dǎo)電方式上完全類似鍺、硅等半導體材料。溫度低時，這些氧化物材料的載流子（電子和孔穴）數目少，所以其電阻值較高；隨著溫度的升高，載流子數目增加，所以電阻值降低。NTC熱敏電阻器在室溫下的變化范圍在10O~1000000歐姆，溫度系數-2%~-6.5%。NTC熱敏電阻器可廣泛應用于溫度測量、溫度補償、抑制浪涌電流等場合。

應用設計：
電子溫度計、電子萬年歷、電子鐘溫度顯示、電子禮品；
冷暖設備、加熱恒溫電器；
汽車電子溫度測控電路；
溫度傳感器、溫度儀表；

醫療電子設備、電子盥洗設備；

手機電池及充電電器。

負溫度系數（NTC）熱敏電阻材料由高純度過渡金屬M(fèi)n Cu Ni等元素的氧化物經共沉淀制粉、等靜壓成型后1200-1400℃高溫?zé)Y(jié)而成，結合先進的半導體切、劃片工藝及玻封、環氧工藝制成各種類型NTC熱敏電阻，產品種類齊全、精度高、穩定性好。阻值范圍0.5~2000kΩ，B值范圍2500~4500。
冰箱空調 電熱水器整體浴室電子萬年歷微波爐糧倉測溫洗碗機 電飯煲電子盥洗設備冰柜豆?jié){機 手機電池充電器電磁爐面包機 消毒柜飲水機 溫控儀表醫療儀器汽車測溫電烤箱火災報警等領域

NTC 熱敏電阻的基本物理物性有：電阻值、B值、耗散系數、時間常數。
電阻值 R（kΩ）：
電阻值可以近似地用如下公式表達：

其中： R1、R2 為絕對溫度下T1、T2 時的電阻值（kΩ）；
B：B值（K）
B 值： B （K）：
B值反映了兩個溫度之間的電阻變化，可用下述公式計算：
其中： R1、R2 絕對溫度T1、T2時的電阻值（Ω）
耗散系數 δ（mW/℃）：
耗散系數是指熱敏電阻消耗的功率與環境溫度變化之比：
其中： W    熱敏電阻消耗的功率（mW）
T     熱平衡時的溫度
To    周圍環境溫度
I     在溫度T時通過熱敏電阻電流
R     在溫度T時熱敏電阻的電阻值（Ω）
