如何更換濾波內高頻低阻電解電容器
文章出處：作者：人氣：-發表時間：2019-01-02 17:24:00

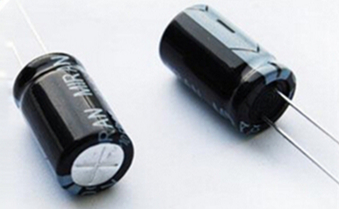

高頻低阻電解電容的更換
?。?）更換濾波電解電容器最好選擇與原來相同的型號，在一時不能獲得相同的型號時，必須注意以下幾點：耐壓、漏電流、容量、外形尺寸、極性、安裝方式應相同，并選用能承受較大紋波電流，長壽命的品種。
（2）更換拆裝過程中注意電氣連接（螺釘聯接和焊接）牢固可靠，正、負極不得接錯，固定用卡箍要能牢固固定，并不得損壞電容器外絕緣包皮，分壓電阻照原樣接好，并測量一下電阻值，應使分壓均勻。
（3）已放置一年以上的電解電容器，應測量漏電流值，不得太大，裝上前先行加直流電老化，直流電先加低一些，當漏電流減小時，再升高電壓，最后在額定電壓時，漏電流值不得超過標準值。
（4）因電容器的尺寸不合適，而修理替換的電容器只能裝在其他位置時，必須注意從逆變模塊到電容的母線不能比原來的母線長，兩根+、-母線包圍的面積必須盡量小，最好用雙絞線方式。這是因為電容連接母線延長或+、-母線包圍面積大會造成母線電感增加，引起功率模塊上的脈沖過電壓上升，造成損壞功率模塊或過電壓吸收器件損壞。在不得已的情況下，另將高頻高壓的浪涌吸收電容器用短線加裝到逆變模塊上，幫助吸收母線的過電壓，彌補因電容器連接母線延長帶來的危害。
