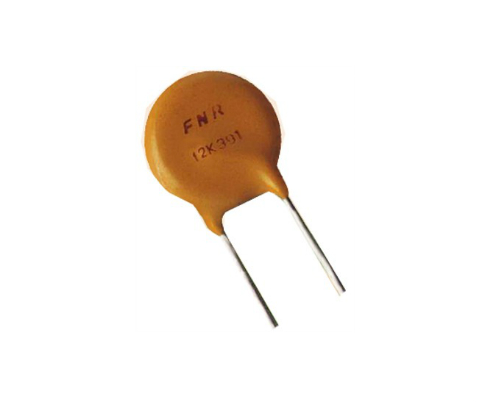

壓敏電阻的選擇

　　1、壓敏電壓的選擇

　　根據被保護電源電壓選擇壓敏電阻器的規定電流下的電壓V1mA。一般選擇原則為：

　　對于直流回路：V1mA≥2.0VDC

　　對于交流回路：V1mA≥2.2V有效值

　　特別指出對于壓敏電阻壓敏電壓的選擇標準是要高于供電電壓，在能夠滿足可以保護需要保護器件的的同時，盡可能選擇壓敏電壓高的壓敏電阻，這樣不僅可以保護器件，也能提高壓敏電阻的使用壽命。比如要保護的器件耐壓為Vdc=550Vdc,器件的工作電壓V=300Vdc,那么我們選擇壓敏電阻就應該是壓敏電壓為470V的壓敏電阻，壓敏電壓范圍是(423-517)，壓敏電壓至大負誤差470-47=423Vdc大于器件的供電電壓300Vac，至大正誤差為470+47=517Vdc小于器件的耐壓550Vdc。

　　比如要保護的器件耐壓為Vdc=550Vdc，器件的工作電壓V=300Vdc，那么我們選擇壓敏電阻就應該是壓敏電壓為470V的壓敏電阻，壓敏電壓范圍是，壓敏電壓至大負誤差470-47=423Vdc大于器件的供電電壓300Vac，至大正誤差為470+47=517Vdc小于器件的耐壓550Vdc。

　　選用時還必須注意：

　　（1）必須保證在電壓波動至大時，連續工作電壓也不會超過至大允許值，否則將縮短壓敏電阻的使用壽命；

　?。?）在電源線與大地間使用壓敏電阻時，有時由于接地不良而使線與地之間電壓上升，所以通常采用比線與線間使用場合更高標稱電壓的壓敏電阻器。

　　2、通流量的選擇

　　通常產品給出的通流量是按產品標準給定的波形、沖擊次數和間隙時間進行脈沖試驗時產品所能承受的至大電流值。而產品所能承受的沖擊數是波形、幅值和間隙時間的函數，當電流波形幅值降低50％時沖擊次數可增加一倍，所以在實際應用中，壓敏電阻所吸收的浪涌電流應小于產品的至大通流量。
