在實際應用中，數字電路中典型的0.1uF去耦電容有5nH的分布電感，并行共振頻率約為7MHz。而1uF、10uF的電容，平行共振頻在20MHz以上，去除高頻噪聲的效果要好些。在電源進入印制板的地方放置一個1uF或10uF的高頻去耦電容往往是有利的，即使是電池供電的系統也需要這種電容。電容在諧振點附近的阻抗是最低的，故設計時盡量選擇諧振頻率和實際工作頻率相近的電容為佳。

　　在實際應用中，數字電路中典型的0.1uF去耦電容有5nH的分布電感，并行共振頻率約為7MHz（只對此頻率一下的噪聲有較好的去耦作用）。而1uF、10uF的電容，平行共振頻在20MHz以上，去除高頻噪聲的效果要好些。在電源進入印制板的地方放置一個1uF或10uF的高頻去耦電容往往是有利的，即使是電池供電的系統也需要這種電容。

　　每10片左右的IC要加一片充放電電容（蓄放電容），大小一般可選10uF。最好不用電解電容，因?yàn)殡娊怆娙菔莾蓪颖∧ぞ砥饋淼?，這種結構在高頻是表示為電感，最好選用鉭電容或聚碳酸酯電容。

　　去耦電容值的取法不嚴格，一般可按公式C=1/f計算。對于微控制系統選0.1uF～0.01uF即可。同時在高頻電路中要盡量使用貼片式的。順便提一下，在實際應用當中，并不是電容越大，對高速電路就越有利的，相反，小電容才能被應用于高頻電路。原因涉及到電容的寄生參數（如等效串聯電阻、等效串聯電感、泄漏電阻、介質吸收電容、介質吸收電阻等）對濾波效果的影響問題。這里作簡單說明一下：電容的諧振頻率由其等效串聯電感和容值C共同決定，這兩者的變化都會影響電容的諧振頻率。電容在諧振點附近的阻抗是最低的，故設計時盡量選擇諧振頻率和實際工作頻率相近的電容為佳。若工作的頻率變化范圍很大，則可選擇一些諧振頻率較低的大電容和諧振頻率較高的小電容并用。

　　此外，在設計過程中選擇電容還得考慮電容的介電常數、絕緣性、溫度特性、耐壓等影響。在高速PCB板中對電容的處理可總結如下幾點：

　　A.減少電容的引線或引腳的長度

　　B.盡量使用寬的連線

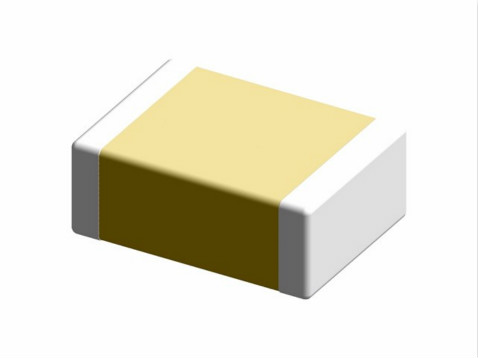

　　C.優先并盡量選用貼裝的電容

　　D.電容要盡量靠近器件的電源引腳并與之直接相連

　　E.電容之間別共用過孔

　　F.電容的過孔要盡量靠近其焊盤（能打在焊盤上佳）

　　簡單而言就是要降低電感。
