1、何為排阻

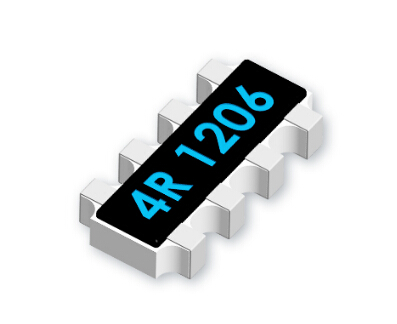

  網絡電阻，即排阻。排阻是將幾個參數相同的電阻封裝在一起，組合而成，它們其中的一個引腳作為公共引腳連接在一起。其他引腳通常引出。因此，如果一個排阻由n個電阻組成，它有n個1引腳，一般來說，靠左一邊的是公共引腳。它通常在排阻上標有一個色點。排阻的優點是組裝方便，安裝密度高。目前，它已廣泛應用于小型家用電器，如電視機、顯示器、電腦主板。排阻通常有一個公共端子，在包裝表面上用一個小白點表示。它的顏色通常是黑色或黃色。排阻通常用于數字電路，例如，作為并聯端口的上拉或下拉電阻。使用排阻比使用幾個固定電阻更方便。



  2、排阻的作用

  集成多個單一電阻，內部可以串聯或并聯；簡化印刷電路板設計、安裝更方便、保證貼片焊接質量、減少整機體積。

  阻抗匹配

  1.優點：阻抗匹配后，對該級信號基本沒有影響；

  2.負載阻抗與電源內阻的阻抗匹配；

  3.負載阻抗和傳輸線阻抗之間的阻抗匹配；

  4.負載阻抗和源內阻之間的阻抗匹配；

  5.滿足高頻電路的阻抗匹配。

  3、匹配條件

  1.負載阻抗等于信浩源的內阻，即幅度和模數相等，并且可以在負載阻抗上獲得無失真的電壓傳輸。

  2.負載阻抗等于源內阻的共軛值，它們的模相等，幅度之和為零。負載阻抗可以獲得大功率。這種匹配條件稱為共軛匹配。如果源內阻和負載阻抗都是純電阻性的，則兩個匹配條件相等。
