鋁電解電容的檢測方法及步驟
本文主要介紹了鋁電解電容的檢測方法以及其步驟,本文字?jǐn)?shù)530字,接下來請跟隨小編一起來學習。

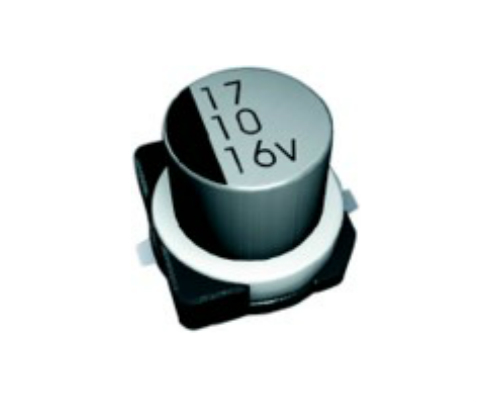

鋁電解電容是由鋁圓筒做負極,里面裝有液體電解質,插入一片彎曲的鋁帶做正極制成。還需要經過直流電壓處理,使正極片上形成一層氧化膜做介質。它的特點是容量大,但是漏電大,穩定性差,有正負極性,適宜用于電源濾波或者低頻電路中。
阻抗(Z)測試:對于鋁電解電容,是在25℃時測試在一個測量橋式電路中等效串聯電路中的阻抗幅值作為Z,測量橋式電路是用從10Hz到100kHz的可變頻率沒有諧波含量且AC信號電壓為1Vrms,沒有正向偏置電壓的電源來供電。
漏電流測試:漏電流的測量是在25℃的溫度下,提供額定電壓并通過1000Ω的保護電阻同測量電路中的電容相串聯。加電壓5分鐘以后,漏電流沒有超過規格所給定的大值。
電容量的測試:在25℃時測試在一個測量橋式電路中等效串聯電路中的電容量作為電容量。
測量橋式電路用120Hz沒有諧波含量AC信號電壓為1Vrms沒有正向偏置電壓的電源來供電。
浪涌電壓的測量:在正常的室溫下給電容通過一個1000Ω±10%的電阻加上額定浪涌電壓(如果電容量是2500uF或更高,則使用2500,000/CΩ±10%的電阻,C是電容單位是Uf)。循環加電壓1/2分鐘開接著41/2分鐘關,當處于關狀態時,每個電容通過充電電阻或等效電阻放電。重復循環120小時。
