插件共模電感和貼片共模電感

文章出處：作者：人氣：-發表時間：2020-05-26 16:31:00

　　本文主要介紹了插件共模電感和貼片共模電感的知識，本文字?jǐn)?shù)540字，接下來請跟隨小編一起來學習。
共模電感，也叫共模扼流圈，常用于電腦的開關電源中過濾共模的電磁干擾信號。在板卡設計中，共模電感也是起EMI濾波的作用，用于抑制高速信號線產生的電磁波向外輻射發射。
插件共模電感
插件共模電感中較為常見的兩款電感：磁環共模電感和共模UU電感，兩者都是應用相對廣泛的共模電感，同時，這兩者也有許多相似的地方。

首先是兩者的物理參數大致相同，都是大功率，大感值，都是由錳鋅材料所生產而成。
其次，兩者使用環境相同：都是用于電源前端，進行濾波作業。
在對電感值要求不高、電流較小的情況下磁環共模電感可與共模UU電感互相替換，但如果面對工業級電流（8-10A）或是感值要求很高時，則必須使用磁環共模電感。
雖然磁環共模電感的使用范圍比共模UU電感范圍要廣，電流適應能力大，但由于磁環共模電感線徑較粗，生產時需要人工進行掛腳，導致價格較為昂貴。而共模UU電感線徑較細，可以進行全自動化生產，價格相對便宜。

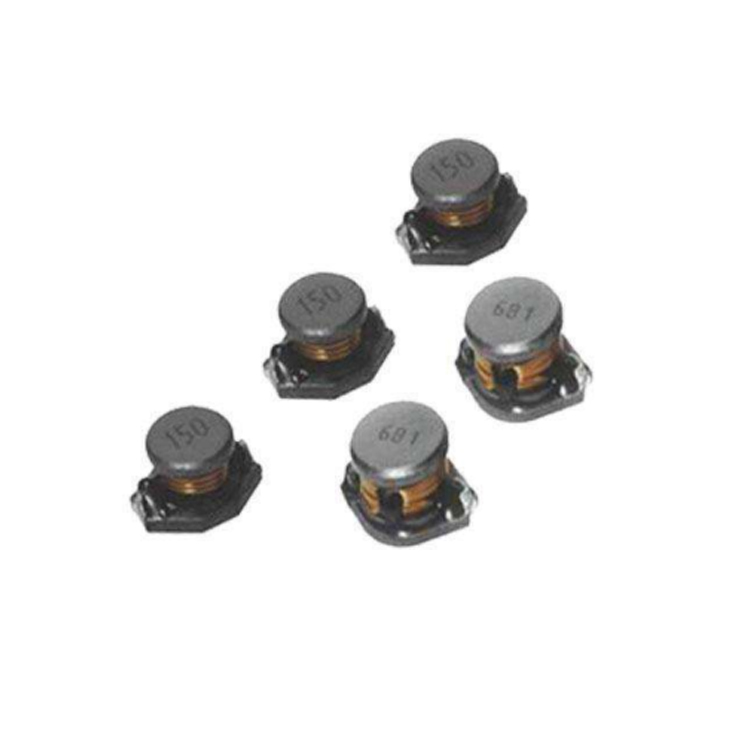

除了較為常見的插件共模電感，貼片共模電感也是我們用的較多的一款電感。
貼片共模電感由于生產材料為鎳鋅，常規使用在直流電路中進行濾波工作。由于貼片共模電感感值較?。ㄍǔＰ∮?mH），所以貼片共模電感不能與插件共模電感進行替換使用。
