如何區分貼片電感和貼片磁珠
  1、結構組成不同：貼片電感由磁芯和線圈組成，貼片磁珠由鐵氧體組成。
對于普通的貼片電感和貼片電容，從外觀上可以判斷，有時借助儀器檢測，借助電感測量儀，檢測這兩個引腳是否具有電感值。此外，磁珠是一種比較特殊的電感，磁珠有時可用作電感。
  1.貼片電感：在電子設備的電路中將使用大量的電感元件和輻射濾波元件，這些元件包括芯片電感和芯片磁珠。本文介紹了這兩種器件的特點，并對它們的應用進行了分析。
  2.表面貼裝元件的優點是體積小，能夠滿足實際空間的要求。除了阻抗值、載流能力和其他類似的物理性能外，通孔連接器和表面貼裝裝置的其他性能特性基本相同。

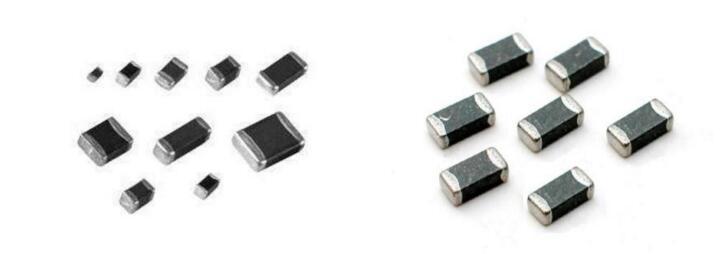

   左邊：磁珠            右邊：電感
  3.當需要貼片電感時，要求該電感實現以下兩種基本功能：電路諧振和阻抗，標準徑向電感與軸向電感和芯片電感的區別僅在于封裝不同，電感結構包括繞組線圈、空心線圈和鐵磁繞組線圈。
  4.在應用功率時，電感的主要參數是直流電阻、額定電流和用作扼流圈時的低Q值。
  5.片狀磁珠是由軟磁鐵氧體材料組成，具有高體積電阻的單石結構，其主要功能是消除傳輸線結構中存在的射頻噪聲，射頻能量是疊加在直流傳輸電平上的交流正弦波分量，直流分量是需要的有用信號，而射頻射頻能是線路上無用的電磁干擾傳輸和輻射。
  6.為了消除這些不必要的信號能量，采用貼片磁珠發揮高頻電阻（衰減器）的作用，使直流信號通過并濾除交流信號。通常，高頻信號在30MHz以上，但低頻信號也會受到芯片磁珠的影響。
