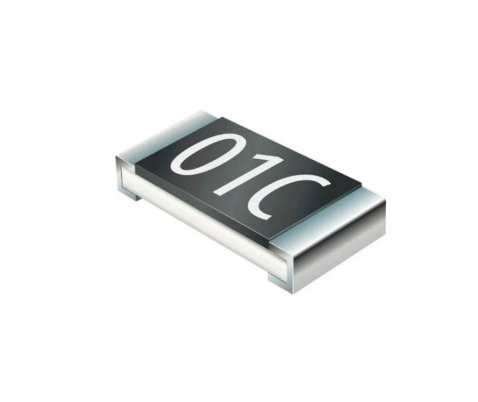

電阻厚度不同不是薄膜電阻和厚膜電阻這兩者之間的主要區別，而是怎么在陶瓷基片（貼片電阻）或者是陶瓷圓棒（軸向電阻）應用一層皮膜。
  通過真空濺射將電阻靶材附著在絕緣陶瓷基板山的叫薄膜電阻。而后對皮膜進行蝕刻，蝕刻就類似于印刷電路板的制造過程，拿出已經準備好的感光材料圖樣置于皮膜之上，通過紫外線進行照射，這時外露的涂料會開始作用，從而使得覆蓋在電阻上面的皮膜被蝕刻掉。
  通過絲網印刷的是厚膜電阻，在氧化鋁陶瓷基底上涂一層厚厚的導電膏。原料是玻璃和壓電陶瓷的復合材料，涂好之后放在850℃的烤箱里，使之燒結成厚膜皮膜。

  兩者具有低溫度系數TCR和精確公差優勢明顯的是薄膜電阻，原因是薄膜電阻有能精確定時控制的濺射技術。但是厚膜電阻卻有較好的耐沖擊、耐電壓的承受能力，這是由于厚膜電阻有一層比較厚的皮膜。
  高額定功率，優良的耐脈沖性能，應用于等離子，醫用設備的是貼片耐沖擊電阻PWR系列。
  精密性±0.01%～±1%，溫度系數±5ppm/℃～±50ppm/℃，TaN和Ni/Cr真空濺鍍厚膜，應用于應用設備，精密測量儀器，電子通訊的是超精密貼片電阻AR系列。
  在真空中濺鍍上一層合金電阻膜于陶瓷基板上，加玻璃材保護層及三層電鍍而成，具有可靠性高，外觀尺寸均勻，精確且有溫度系數與阻值公差小的特性的是貼片F(xiàn)CR厚膜電阻系列 。
