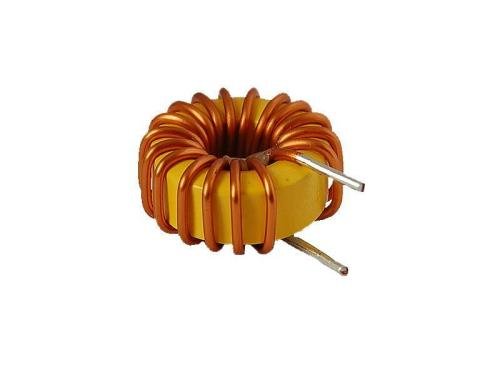

共模電感是一個以鐵氧體等為磁芯的共模干擾抑制器件，它由兩個尺寸相同，匝數相同的線圈對稱地繞制在同一個鐵氧體環(huán)形磁芯上，線圈的繞制方向相反，形成一個四端器件。當兩線圈中流過差模電流時，產生兩個相互抵消的磁場H1、H2，此時工作電流主要受線圈歐姆電阻以及可以忽略不計的工作頻率下小漏感的阻尼，所以差模信號可以無衰減地通過；而當流過共模電流時，磁環(huán)中的磁通相互疊加，從而具有相當大的電感量，線圈即呈現出高阻抗，產生很強的阻尼效果，達到對共模電流的抑制作用。因此共模電感在平衡線路中能有效地抑制共模干擾信號，而對線路正常傳輸的差模信號無影響。

　　共模電感在設計時應滿足以下要求：

　　1、繞制在線圈磁芯上的導線要相互絕緣，以保證在瞬時過電壓作用下線圈的匝間不發(fā)生擊穿短路。

　　2、當線圈流過瞬時大電流時，磁芯不要出現飽和。

　　3、線圈中的磁芯應與線圈絕緣，以防止在瞬時過電壓作用下兩者之間發(fā)生擊穿。

　　4、線圈應盡可能繞制單層，這樣做可減小線圈的寄生電容，增強線圈對瞬時過電壓的而授能力。
