色環電感使用中注意事項

　　1、電感類元件，其鐵心與繞線容易因溫升效果產生感量變化，需注意其本體溫度必須在使用規格范圍內。

　　2、電感器之繞線，在電流通過后容易形成電磁場。在元件位置擺放時，需注意使相臨之電感器彼此遠離，或繞線組互成直角，以減少相互間之感應量。

　　3、電感器之各層繞線間，尤其是多圈細線，亦會產生間隙電容量，造成高頻信號旁路，降低電感器之實際濾波效果。

　　4、以儀表測試電感值與Q值時，為求數據正確，測試引線應盡量接近元件本體。

　　萬用表測色環電感的好壞

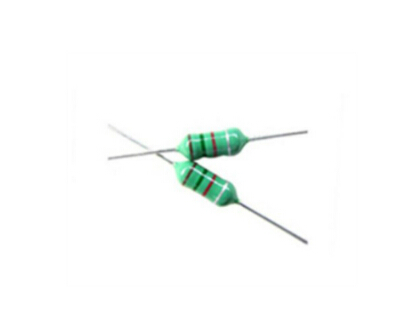

　　色環電感其外形與色環電阻差不多，但是色環電感兩頭尖，中間大，和引線銜接的地方是逐漸變細的；而電阻明顯的是兩邊粗，中間細，而且很均勻，和引線銜接的地方是垂直橫切面。

　　一般色環電感是用綠色做底色，而電阻一般是用棕黃色、藍色或灰白色做底色。

　　指針式萬用表檢測電感器好壞的方法：將指針式萬用表轉換開關置于Rx1擋，紅、黑表筆各接電感的任一引腳，根據測出的電阻值大小，可具體分為下述有三種情況進行鑒別：

　?、俦粶y線圈或色碼電感器電阻值為零，其內部有短路性故障。

　　②表針轉動，被測電感有電阻值讀數，電阻值大小與繞制電感器繞圈所用漆包線線徑、繞制圈數有直接關系，只要能測出電阻值，則可認為被測繞圈或電感基本正常。

　?、郾磲槻粍樱粶y電感電阻值為無窮大，說明其內部有開路故障。
