電子元器件可變電容器的檢測
用手輕輕旋動轉軸，應感覺十分平滑，不應感覺有時松時緊甚至有卡滯現象。
將載軸向前、后、上、下、左、右等各個方向推動時，轉軸不應有松動的現象。
用一只手旋動轉軸，另一只手輕摸動片組的外緣，不應感覺有任何松脫現象。
轉軸與動片之間接觸不良的可變電容器，是不能再繼續使用的。
將萬用表置于R×10k擋，一只手將兩個表筆分別接可變電容器的動片和定片的引出端。
另一只手將轉軸緩緩旋動幾個來回，萬用表指針都應在無窮大位置不動。
在旋動轉軸的過程中，如果指針有時指向零，說明動片和定片之間存在短路點。
如果碰到某一角度，萬用表讀數不為無窮大而是出現一定阻值，說明可變電容器動片與定片之間存在漏電現象。
推薦產品

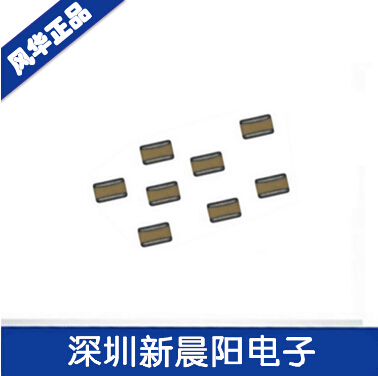

- 疊層貼片鐵氧體功率電感
