電容的基本作用

文章出處：作者：人氣：-發表時間：2016-08-02 14:28:00

所謂電容，就是容納和釋放電荷的電子元器件。電容的基本工作原理就是充電放電，當然還有整流、振蕩以及其它的作用。另外電容的結構非常簡單，主要由兩塊正負電極和夾在中間的絕緣介質組成，所以電容類型主要是由電極和絕緣介質決定的。在計算機系統的主板、插卡、電源的電路中，應用了電解電容、紙介電容和瓷介電容等幾類電容，并以電解電容為主。

紙介電容是由兩層正負錫箔電極和一層夾在錫箔中間的絕緣蠟紙組成，并拆疊成扁體長方形。額定電壓一般在63V～250V之間，容量較小，基本上是pF(皮法)數量級?，F(xiàn)代紙介電容由于采用了硬塑外殼和樹脂密封包裝，不易老化，又因?yàn)樗鼈兓竟ぷ髟诘蛪簠^(qū)，且耐壓值相對較高，所以損壞的可能性較小。萬一遭到電損壞，一般癥狀為電容外表發熱。

瓷介電容是在一塊瓷片的兩邊涂上金屬電極而成，普遍為扁圓形。其電容量較小，都在pμF(皮微法)數量級。又因?yàn)榻^緣介質是較厚瓷片，所以額定電壓一般在1～3kV左右，很難會被電損壞，一般只會出現機械破損。在計算機系統中應用極少，每個電路板中分別只有2～4枚左右。

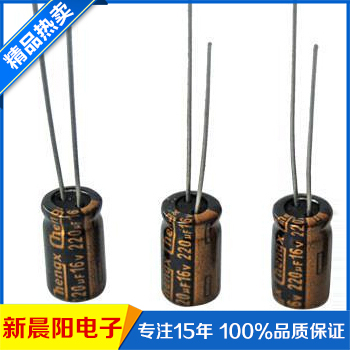

電解電容的結構與紙介電容相似，不同的是作為電極的兩種金屬箔不同(所以在電解電容上有正負極之分，且一般只標明負極)，兩電極金屬箔與紙介質卷成圓柱形后，裝在盛有電解液的圓形鋁桶中封閉起來。因此，如若電容器漏電，就容易引起電解液發熱，從而出現外殼鼓起或爆裂現象。電解電容都是圓柱形(圖1)，體積大而容量大，在電容器上所標明的參數一般有電容量(單位:微法)、額定電壓(單位:伏特)，以及最高工作溫度(單位:℃)。其中，耐壓值一般在幾伏特～幾百伏特之間，容量一般在幾微法～幾千微法之間，最高工作溫度一般為85℃～105℃。指明電解電容的最高工作溫度，就是針對其電解液受熱后易膨脹這一特點的。所以，電解電容出現外殼鼓起或爆裂，并非只有漏電才出現，工作環境溫度過高同樣也會出現。
