電感用于電源濾波回路

文章出處：作者：人氣：-發表時間：2018-04-09 16:33:00

電感多用于電源濾波回路，側重于抑止傳導性干擾;磁珠多用于信號回路，主要用于EMI方面。

磁珠用來吸收超高頻信號，象一些RF電路，PLL，振蕩電路，含超高頻存儲器電路都需要在電源輸入部分加磁珠。

而電感是一種儲能元件，用在LC振蕩電路、中低頻的濾波電路等，其應用頻率范圍很少超過50MHz。

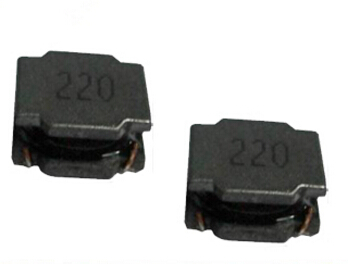

片式電感：在電子設備的電子板電路中會大量使用感性元件和EMI濾波器元件。

這些元件包括片式電感和片式磁珠，以下就這兩種器件的特點進行描述并分析他們的普通應用場合以及特殊應用場合。

表面貼裝元件的好處在于小的封裝尺寸和能夠滿足實際空間的要求。

除了阻抗值，載流能力以及其他類似物理特性不同外，通孔接插件和表面貼裝器件的其他性能特點基本相同。
