手機充電器電源電路，輸入端的高壓濾波電路可分為C型濾波和CLC型濾波。

　　C型濾波電路通常用于功率較大的充電器或適配器，前端有獨立的EMI濾波器；CLC型濾波電路具有相對較好的EMI濾波效果，前端的EMI濾波器可簡化或省略，所以CLC型濾波電路能夠滿足小功率的充電器體積和成本的要求，在小功率充電器和適配器中得到廣泛的應用。

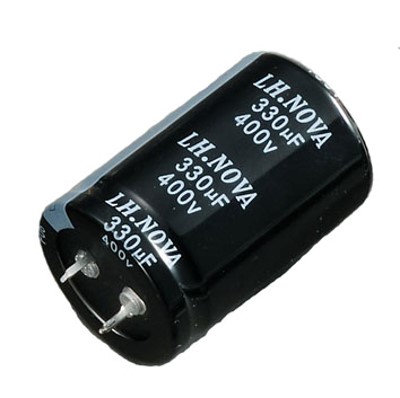

　　這兩種電路中電解電容的工作狀態存在較大差別。

　　1、紋波負荷的差別

　　C型濾波電路

　　電解電容同時吸收低頻紋波和高頻紋波，低頻紋波即來自輸入端整流管的100Hz或120Hz充電電流；高頻紋波即開關逆變電路產生的的放電電流。

　　波形為低頻+高頻復合波，C型濾波有時由多個電解電容并聯而成，紋波電流的分配基本滿足I1：I2=C1：C2，或者說并聯的各電容的單位電容量承受的紋波電流相等（假設同系列的電解電容的ESR與電容量成反比，忽略C1，C2間PCB布線高頻阻抗）。

　　由于C1和C2間存在一個數百UH以上的電感器L，對高頻電流產生較大的阻抗，所以C1和C2的紋波電流分配將產生較大的變化。低頻紋波電流的分配比例仍滿足I1：I2=C1：C2，而高頻紋波電流幾乎完全流過I2，卻不流過I1。

　　2、承受雷擊浪涌的能力

　　受空間和成本的限制，快充充電器內部的較少采用吸收和抑制雷擊浪涌電壓的元器件，來自電網中的浪涌能量完全由高壓電解電容來承擔。

　　對于C型濾波電路來說，并聯的C1和C2同時吸收浪涌能量，產生的脈沖電壓相同。
