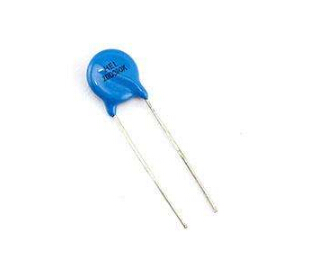

壓敏電阻與放電管的組合
壓敏電阻與放電管的另一種組合是串聯。壓敏電阻具有較大的寄生電容。
當它應用于交流電源系統的保護時，往往會在正常運行狀態下產生數值可觀的泄漏電流。
例如一個寄生電容為2nF的壓敏電阻安裝在220V，50hz的交流電源系統中，其泄漏電流可達0。
有效值大的泄漏電流往往會對系統的正常運行產生影響。
將壓敏電阻與放電管串聯之后。由于放電管的寄生電容很小，可使整個串聯支路的總電容減到兒個微法。
在這種串聯組合支路中。放電管起著一個開關作用。
當沒有暫態過電壓作用時，它能夠?qū)?a href="http://www.cdchunzhi.cn/ymdz.shtml">壓敏電阻與系統隔離開，使壓敏電阻中幾乎無泄漏電流，這就能降低壓敏電阻的參考電壓。
而不必顧及由此會引起泄漏電流的增大，從而能較為有效地減緩壓敏電阻性能的衰退。
在暫態過電壓作用期間，由于壓敏電阻的參考電壓可選得較低，只要放電管能迅速放電導通，則串聯支路能給出比單個壓敏電阻更低的鉗位電壓。
在實際應用中。要確定放電管和壓敏電阻的參數往往不是一件容易的事。
通常對于交流電源系統的保護來說，放電管的直流放電電壓應大于系統的最高運行電壓幅值，以便在系統運行電壓過零時切斷放電管輝光區的續流。
