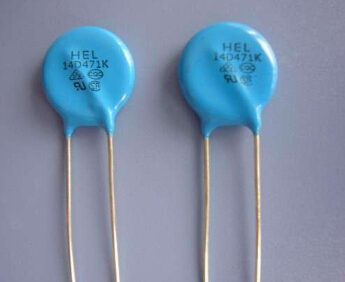

壓敏電阻器在電路的作用
壓敏電阻在電路各簡單來說有三個作用：一過電壓保護;二耐雷擊要求;三安規測試需要。
壓敏電阻在電路中的電壓保護作用，一般可以與保險絲配合作雷擊或其它的過壓保護。
通常用于防雷;過電壓發生時，壓敏電阻會被擊穿，呈現短路狀態，從而將其兩端電壓鉗位在較低水平。
同時短路引起的過流將燒毀前方保險管或迫使空氣開關跳閘，從而強制切斷電源。
一般來說它損壞后對其它元件影響不大。只檢查與之相連的電路元件即可。如果是擊穿性損壞,，那將會把保險絲燒斷。
在正常電壓下工作時電路中的電壓小于壓敏電阻的額定電壓壓敏電阻的阻值無限大，在電路中不起作用。
當電路中的電壓超過壓敏電壓時，壓敏電阻的阻值會急速下降，起到分流限壓作用。
同是電路中的保險絲會熔斷，起到保護作用。
如果電路中沒有保險絲，壓敏電阻會發生爆裂，損壞失效，失去保護作用，導致后面的電路燒毀。
