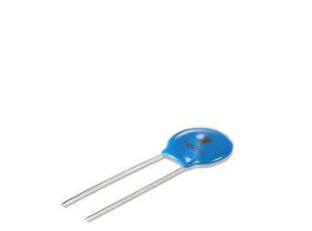

壓敏電阻的應用連接類型
壓敏電阻為負荷中的連接，它主要用于對感性負載突然開閉引起的感應脈沖進行吸收，以防止元件受到破壞。
一般來說，只要并聯在感性負載上就可以了，但根據電流種類和能量大小的不同，可以考慮與R－C串聯吸收電路合用。
接點間的連接這種連接主要是為了防止感應電荷開關接點被電弧燒壞的情況發生，一般與接點并聯接入壓敏電阻器即可。
作為壓敏電阻器，最具有代表性的使用場合是在電源線及長距離傳輸?shù)男盘?hào)線遇到雷擊。
而使導線存在浪涌脈沖等情況下對電子產品起保護作用電源線之間或電源線和大地之間的連接。
一般在線間接入壓敏電阻器可對線間的感應脈沖有效，而在線與地間接入壓敏電阻則對傳輸線和大地間的感應脈沖有效。
若進一步將線間連接與線地連接兩種形式組合起來，則可對浪涌脈沖有更好的吸收作用。
