壓敏電阻的選型條件

文章出處：作者：人氣：-發表時間：2018-09-30 10:21:00

壓敏電阻的非線性特性較差動態電阻較大大電流時限制電壓箝位電壓較高

低電壓時漏電流較大，較易老化

壓敏電阻的選型：在選用壓敏電阻時，必須考慮電路的具體條件，一般應遵循以下原則：

壓敏電壓的選取根據電源電壓選取，連續施加在壓敏電阻兩端的電源電壓，不能超過規格書中列出的“最大持續工作電壓”值。

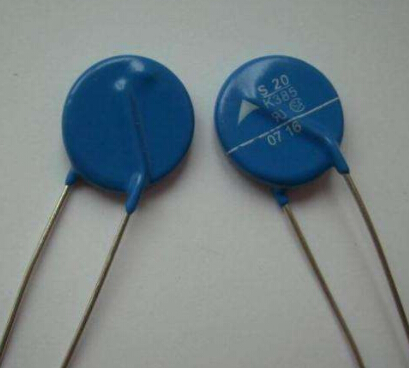

壓敏電阻

即壓敏電阻器的最大直流工作電壓必須大于電源線信號線的直流工作電壓VIN,即VDC≥VIN，對于220V交流電源的壓敏選擇。

要充分考慮到電網工作電壓的波動幅度,選取壓敏電阻的壓敏電壓值時，要留有足夠的余量。

通流量的選取壓敏電阻的標稱放電電流應大于要求承受的浪涌電流或設備工作中可能出現的最大浪涌電流。

標稱放電電流應按壓敏電阻浪涌壽命次數定額曲線中沖擊10次以上的數值進行計算，約為最大沖擊通流量的30%左右。
