壓敏電阻的工作原理技術解析

文章出處：作者：人氣：-發表時間：2018-07-19 18:18:00

壓敏電阻實際上是一種伏安特性呈非線性的敏感元件，在正常電壓條件下，這相當于一只小電容器。

而當電路出現過電壓時，它的內阻急劇下降并迅速導通，其工作電流增加幾個數量級。

從而有效地保護了電路中的其它元器件不致過壓而損壞，它的伏安特性是對稱的。

這種元件是利用陶瓷工藝制成的，它的內部微觀結構中包括氧化鋅晶粒以及晶粒周圍的晶界層。

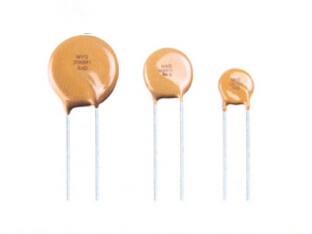

壓敏電阻

氧化鋅晶粒的電阻率很低，而晶界層的電阻率卻很高，相接觸的兩個晶粒之間形成了一個相當于齊納二極管的勢壘。

這就是一壓敏電阻單元，每個單元擊穿電壓大約為3.5V，如果將許多的這種單元加以串聯和并聯就構成了壓敏電阻的基體。

串聯的單元越多，其擊穿電壓就超高，基片的橫截面積越大，其通流容量也越大。
