壓敏電阻的串聯配對

文章出處：作者：人氣：-發表時間：2018-07-30 16:38:00

壓敏電阻可以并聯，目的是獲得更大的通流量，或者在沖擊電流峰值一定的條件下減小電阻體中的電流密度，以降低限制電壓。

壓敏電阻可以很簡單地串聯使用。

將兩只電阻體直徑相同的壓敏電阻串聯后，漆壓敏電壓、持續工作電壓和限制電壓相加。

而通流量指標不變，例如在高壓電力避雷器中，要求持續工作電壓高達數千伏，數萬伏，就是將多個壓敏電阻閥片迭和起來而得到的。

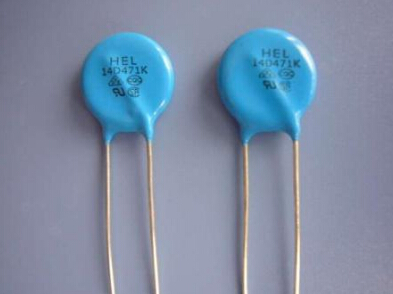

壓敏電阻

隨著電阻體直徑的加大，電阻體的微觀均勻性變差。

因此通流量不可能隨電阻體面積成比例地增大。

這是用較小直徑的電阻片并聯可能是個更合理的方法。

由于高非線性，壓敏電阻片的并聯需要特別小心謹慎。

只有經過仔細配對，參數相同的電阻片相并聯，壓敏電阻才能保證電流在各電阻片之間均勻分配。
