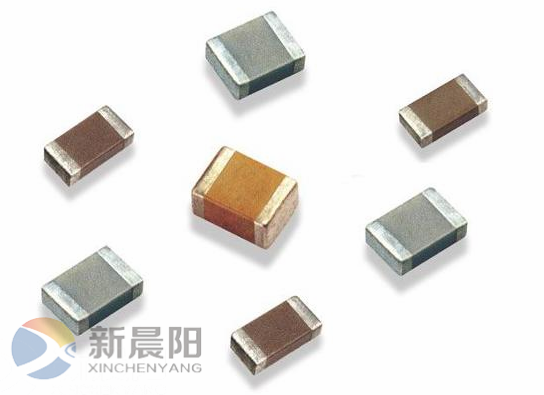

選用貼片電容時必須遵守的三大原則
電容器是一種較常用的電子元件，在選用時可遵循以下三個原則：
一：標稱容量要符合電路的需要。對于一些對容量大小有嚴格要求的電路（如定時電路、延時電路和振蕩電路等），選用的電容器其容量應與要求相同，對于一些對容量要求不高的電路（如耦合電路、旁路電路、電源濾波和電源退耦等），選用的電容器其容量與要求相近即可。
二：工作電壓要符合電路的需要。為了保證電容器能在電路中長時間正常工作，選用的電容器額定電壓應略大于電路可能出現的最高電壓，大于10%～30%。
三：電容器特性盡量符合電路需要。不同種類的電容器有不同的特陛，為了讓電路工作狀態盡量最佳，可針對不同電路的特點來選擇合適的電容器。下面是—些電路選擇電容器的規律：
①對于電源濾波、退耦電路和低頻耦合、旁路電路，—般選擇電解電容器。
②對于中頻電路，一般可選擇薄膜電容器和金屬化紙介電容器。
③對于高頻電路，應選用高頻特性良好的電容器，如瓷介電容器和云母電容器。
④對于高壓電路，應選用工作電壓高的電容器，如高壓瓷介電容器。
⑤對于頻率穩定性要求高的電路（如振蕩電路、選頻電路和移相電路），應選用溫度系數小的電容器。
