萬用表測色環電感的好壞
萬用表測色環電感的好壞

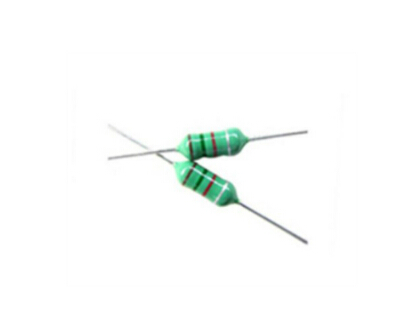

色環電感其外形與色環電阻差不多，但是色環電感兩頭尖，中間大，和引線銜接的地方是逐漸變細的；而電阻明顯的是兩邊粗，中間細，而且很均勻，和引線銜接的地方是垂直橫切面。
一般色環電感是用綠色做底色，而電阻一般是用棕黃色、藍色或灰白色做底色。
指針式萬用表檢測電感器好壞的方法：將指針式萬用表轉換開關置于Rx1擋，紅、黑表筆各接電感的任一引腳，根據測出的電阻值大小，可具體分為下述有三種情況進行鑒別：
①被測線圈或色碼電感器電阻值為零，其內部有短路性故障。
②表針轉動，被測電感有電阻值讀數，電阻值大小與繞制電感器繞圈所用漆包線線徑、繞制圈數有直接關系，只要能測出電阻值，則可認為被測繞圈或電感基本正常。
③表針不動，被測電感電阻值為無窮大，說明其內部有開路故障。
