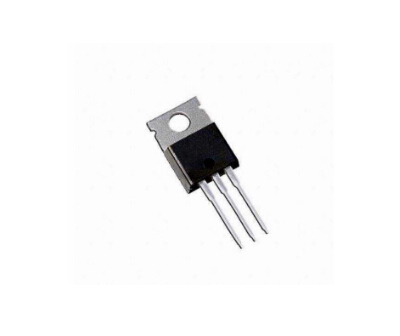

TVS二極管是一種限壓保護器件。TVS二極管有軸向引線、貼片式和模塊等封裝形式。如果被保護器件遭遇一個瞬時過壓脈沖，TVS二極管就立即從高阻抗降至導通狀態，把瞬態大電流排泄到接地端，保護線路中的敏感精密元器件。

　　選擇TVS時，需要考慮的5大注意事項：

　?。?）評估使用環境，如果TVS二極管需要經受來自兩個方向的浪涌電壓（尖峰脈沖電壓），就采用雙向管子（BidirectionalTVSDiode），否則選用單極性的單向TVS二極管（UnidirectionalTVSDevice）。

　?。?）TVS二極管Vc值應低于被保護元件的最高電壓。Vc是二極管截止?fàn)顟B(tài)的電壓值，即ESD沖擊狀態時通過TVS的電壓。需要注意的是，Vc不能大于被保護回路的可承受極限電壓，否則被保護器件面臨被損壞的危險。

　?。?）正常工作狀態下，TVS二極管最好處于VR以下，不要處于擊穿狀態。

　?。?）如果確定了浪涌電流IPP，就能夠通過VCIpp來確定功率。如果無法確定IPP的大致范圍，就選用功率大些的TVS二極管。在給定的最大箝位電壓下，功耗PM越大，其浪涌電流的承受能力越大；在給定功耗PM下，箝位電壓VC越低，其浪涌電流的承受能力越大。另外，峰值脈沖功耗還與脈沖波形、持續時間和環境溫度有關。

　　（5）TVS二極管所能承受的瞬態脈沖是不重復的，器件規定的脈沖重復頻率（持續時間與間歇時間之比）為0.01%。如果電路內出現重復性脈沖，應考慮脈沖功率的累積，不然有可能損壞TVS。
