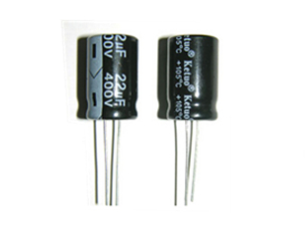

貼片鋁電解電容的正負極區分和測量電容上面有標志的黑塊為負極。

  在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正，短腳為負。

  當我們不知道電容的正負極時，可以用萬用表來測量。

  電容兩極之間的介質并不是絕對的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上。

  電容兩極之間的電阻叫做絕緣電阻或漏電電阻。

  只有電解電容的正極接電源正(電阻擋時的黑表筆)，負端接電源負(電阻擋時的紅表筆)時，電解電容的漏電流才小漏電阻大。

  反之，則電解電容的漏電流增加這樣，我們先假定某極為“+”極，指針式萬用表選用R*100或R*1K擋，然后將假定的“+”極與萬用表的黑表筆相接。


  另一電極與萬用表的紅表筆相接，記下表針停止的刻度，(對于數字萬用表來說可以直接讀出讀數。

  然后將電容放電，然后兩只表筆對調，重新進行測量。

  兩次測量中，表針最后停留的位置靠左的那次，黑表筆接的就是電解電容的正極。
