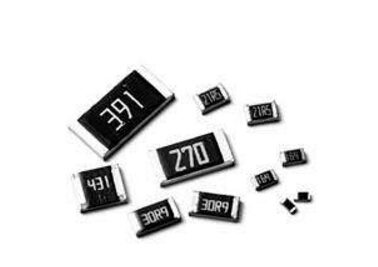

貼片電阻的阻值系列
貼片電阻尺寸系列：這種系列一般有7種尺寸，用兩種尺寸代碼來表示。一種尺寸代碼是由4位數字表示的代碼，前兩位與后兩位分別表示電阻的長與寬，以英寸為單位。
另一種是米制代碼，也由4位數字表示，其單位為毫米。不同尺寸的電阻，其功率額定值也不同。表1列出這7種電阻尺寸的代碼和功率額定值。
貼片電阻阻值系列：這種標稱阻值是按系列來確定的。
各系列是由貼片電阻的允差來劃分的允差越小則阻值劃分得越多，其中最常用的是E-24(電阻值的允差為±5%)。
貼片電阻表面上用三位數字來表示阻值，其中第一位、第二位為有效數，第三位數字表示后接零的數目。有小數點時用“R”來表示，并占一位有效位數。
貼片電阻電壓系數：在規定的電壓范圍內，電壓每變化1伏，貼片電阻的相對變化量。
貼片電阻老化系數：電阻器在額定功率長期負荷下，阻值相對變化的百分?jǐn)?shù)，它是表示電阻器壽命長短的參數。
貼片電阻額定功率：在正常的大氣壓力90-106.6KPa及環境溫度為-55℃～+70℃的條件下，貼片電阻長期工作所允許耗散的最大功率。
