貼片電阻的結構組成部分
貼片電阻的結構組成部分
本文主要介紹了貼片電阻的結構組成部分，本文字?jǐn)?shù)約460字，閱讀完全文需5分鐘。
一部分-基板：基板材料一般采用的是96%的三氧化二鋁陶瓷，除了具有良好的絕緣性之外,還應具備在高溫下的優良導熱性、以及好的機械強度等特征。當然基板還必須要平整、劃線準確，以確保電阻和電極漿料能印刷到位.。
二部分-電阻膜：用電阻漿料（有一定電阻率的）印刷到陶瓷基板上,然后再燒結而成.電阻漿料一般是用的二氧化釕。
三部分-保護膜：保護膜是覆蓋在電阻膜之上的,它的作用是為了保護電阻體。一來起到機械保護作用，二來使電阻體的表面有絕緣性,避免電阻與鄰近導體接觸而發生故障。在電鍍中間電極的過程中,也可以防止電鍍液因?qū)﹄娮枘さ那治g而導致電阻性能下降。保護膜一般是用低熔點的玻璃漿料燒結而成。
四部分-電極：為了讓電阻有良好的可焊性和可靠性,一般電極有三層結構即內中外層。內層是連接電阻體的。中間層是鍍鎳層又稱阻擋層，它的作用是提高電阻的耐熱性,緩沖焊接時的熱沖擊。外層是錫鉛層又被叫做可焊層，用錫鉛系合金電鍍而成的，它的作用是使電極有良好的可焊性并且延長電極的壽命。
文章來源：深圳新晨陽電子
推薦產品
- 薄膜片式電阻 TD05H3601BT
0805 電阻: 200Ω~5000Ω 誤差: ±0.1% 功率: 1/10W 溫度: ±50ppm/℃
- 薄膜片式電阻 TF06G1803BT
1206 電阻: 5000Ω~1MΩ 誤差: ±0.1% 功率: 1/4W 溫度: ±20ppm/℃
- 片式高壓電阻
0603、0805、1206、1210、2010、2512. 特點：體積小，重量輕；適用再流焊與波峰焊；裝配成本低，電性能穩定。 應用：電視、汽車電子板塊，自動化設備控制器，醫療儀器等。
- 抑制浪涌電流負溫度系數(NTC）熱敏電阻器
φ3、 φ4、 φ5、φ7、 φ9、 φ10、 φ11、 φ12、 φ13、 φ14、 φ15、 φ20 . 應用：適用于轉換電源、開關電源、UPS電源、各類電加熱器、電子節能燈。
- 通用三極管
0603 0805 1206 特征：具有電流放大作用，其實質是三極管能以基極電流微小的變化量來控制集電極電流較大的變化量。應用：通訊設備、無繩電話、手機及充電器、衛星接收機。 數碼相機、音響系統、電視機、錄放機、攝錄機。

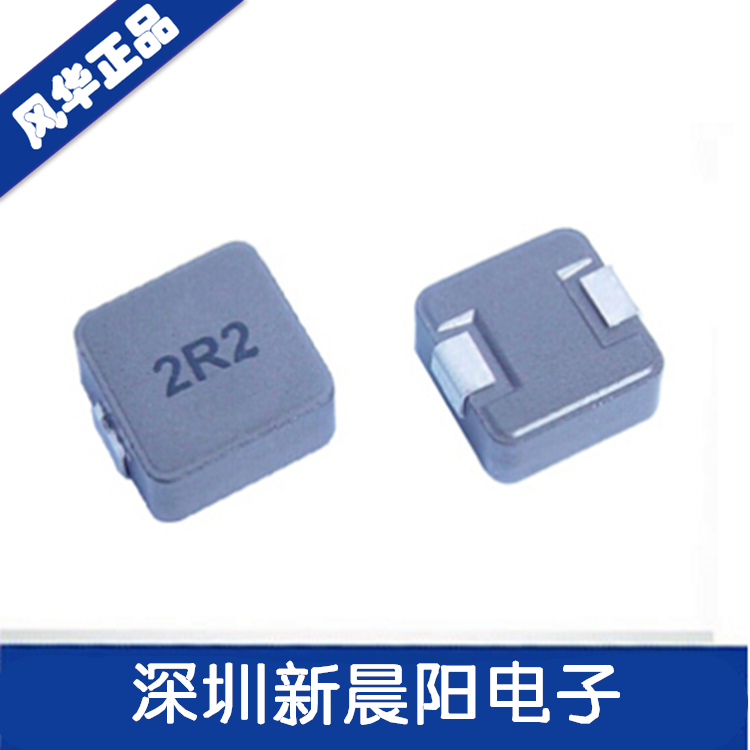

- HC系列功率電感器
