不僅是IC芯片，電阻，貼片電容封裝也與EMC有關，用0805封裝比1206封裝有更好的EMC性能，用0603封裝又比0805封裝有更好的EMC性能。

  IC芯片的封裝貼片式和雙列直插式之分，一般認為：貼片式和雙列直插式的區別主要是體積不同和焊接方法不同，對系統性能影響不大。

  其實不然，PCB上每一根走線都存在天線效應，PCB上的每一個元件也存在天線效應，元件的導電部分越大，天線效應越強。

  所以，同一型號芯片，封裝尺寸小的比封裝尺寸大的天線效應弱。

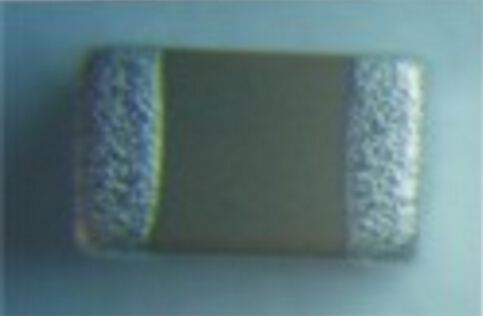

  貼片電容全稱叫做多層片式陶瓷電容器，英文縮寫為MLCC，MLCC受到溫度沖擊時，容易從焊端開始產生裂紋。

  在這點上，小尺寸電容比大尺寸電容相對來說會好一點，其原理就是大尺寸的電容導熱沒這么快到達整個電容，于是電容本體的不同點的溫差大。

  所以膨脹大小不同，從而產生應力。另外，在MLCC焊接過后的冷卻過程中，MLCC和PCB的膨脹系數不同，于是產生應力，導致裂紋。


  要避免這個問題，回流焊時需要有良好的焊接溫度曲線，如果不用回流焊而用波峰焊，那么這種失效會大大增加，MLCC更是要避免用烙鐵手工焊接的工藝。
