貼片電容生產廠家 電容器的容量誤差常用的表示方法

文章出處:作者:人氣:-發表時間:2015-09-16 10:16:00

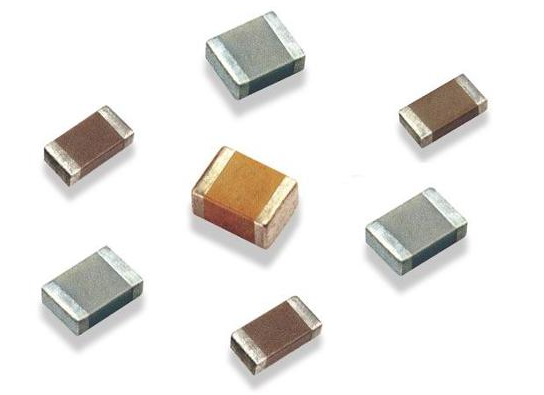

 新陳樣貼片電容



  一般分為3級:I級±5%II級±10%III級±20%有些情況下。誤差為±20%精密電容器的允許誤差較小,而電解電容器的誤差較大,采用不同的誤差等級。常用的電容器其精度等級和電阻器的表示方法相同。用字母表示:D005級—±0.5%;F01級—±1%;G02級—±2%;JI級—±5%;KII級—±10%;MIII級—±20%一、電容的型號命名:1各國電容器的型號命名很不統一,國產電容器的命名由四部分組成:第一部分:用字母表示名稱,電容器為C第二部分:用字母表示材料。第三部分:用數字表示分類。第四部分:用數字表示序號。2電容的標志方法:1直標法:用字母和數字把型號、規格直接標在外殼上。2文字符號法:用數字、文字符號有規律的組合來表示容量。文字符號表示其電容量的單位:PNumF等。和電阻的表示方法相同。標稱允許偏差也和電阻的表示方法相同。小于10pF電容,其允許偏差用字母代替:B±0.1pFC±0.2pFD±0.5pFF±1pF



  電容器的容量誤差通常用字符表示:



  第一種。通常以電容量的值的絕對誤差表示,絕對誤差。以PF為單位,即:



  B代表±0.1PF

  C代表±0.25PF

  D代表±0.5PF

  Y代表±1PF

  V代表±5PF



  這種表達方式通常用于小容量電容器。



  第二種。以電容量標稱值的偏差百分數表示,相對誤差。即:



  D代表±0.5%

  P代表±0.625%

  F代表±1%

  R代表±1.25%

  G代表±2%

  U代表±3.5%

  J代表±5%

  K代表±10%

  M代表±20%

  S代表±50%/-20%

  Z代表±80%/-20%
