貼片電容電容量的單位換算以及識別
電容元件474表示容量為470NF,即0.47UF。
靜電容量由3位字母數字表示為單位皮法（pF）。第1位和第2位數字為有效數字，表示電容值大小的有效數字，第3位數字表示以皮法拉為單位的電容值所乘10的指數。若產生小數點時即以大寫字母“R”表示。此時，所有數字均為有效數字。

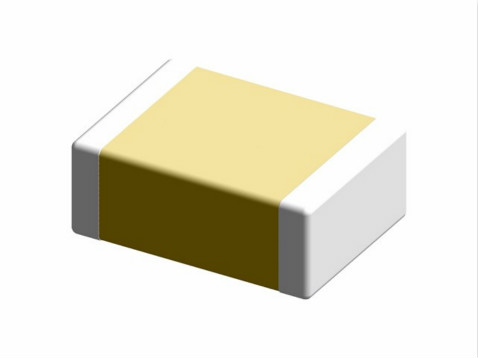

貼片電容識別：
由于電容是先切割后經過上千度的高溫?zé)桑€要到電鍍線上電鍍。最后測試分選才知道具體容量。測試后還不能確定容量，有時需要反燒（燒端頭）反鍍，然后再重新分選。才確定最后的容量。所以電容生產過程沒有一個合適的印刷時機。很明顯，電容的設計容量與最后的電容不會很相符，一批電容最后都可以分選出很多種容量段，不印代碼是因?yàn)殡娙菰谏a(chǎn)過程中不確定因素太多。
貼片電容之所以不印制容值，其實存在很多因素，并非是廠家在制作時為了節約成本而減少這段工序，因?yàn)橘N片電容體積很小即使印制了也未必看得出來，我們可以使用萬用表或者電橋測量電容容值。
通常，我們可以在物料盤上的標簽看到對應規格標識，料號的組成，這包括物料的尺寸、精度、電壓、材質、包裝、電容量、端頭材料。
