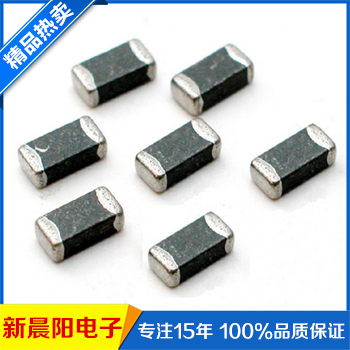

貼片電感的主要規格參數

文章出處：作者：人氣：-發表時間：2016-02-24 16:49:00

除固定電感器和部分阻流圈為通用元件（只要規格相同，各種電子整機上均可使用）外，其余的均為電視機、收音機等專用元件。專用元件一般都是一個型號對應一種機型（代用除外），購買及使用時應以元件型號為主要依據，具體參數大都不需考慮，若需了解，可查相應產品手冊或有關資料，這里不可能一一示例。下面談談固定電感器及阻流圈的主要參數及識別。

　　1．電感量L

　　電感量L也稱作自感系數，是表示電感元件自感應能力的一種物理量。當通過一個線圈的磁通（即通過某一面積的磁力線數）發生變化時，線圈中便會產生電勢，這是電磁感應現象。所產生的電勢稱感應電勢，電勢大小正比于磁通變化的速度和線圈匝數。當線圈中通過變化的電流時，線圈產生的磁通也要變化，磁通掠過線圈，線圈兩端便產生感應電勢，這便是自感應現象。自感電勢的方向總是阻止電流變化的，猶如線圈具有慣性，這種電磁慣性的大小就用電感量L來表示。L 的大小與線圈匝數、尺寸和導磁材料均有關，采用硅鋼片或鐵氧體作線圈鐵芯，可以較小的匝數得到較大的電感量。L的基本單位為H（亨），實際用得較多的單位為mH（毫亨）和IxH（微亨），三者的換算關系如下：1H=103mH=106μH。

　　2．感抗XL

　　感抗XL在電感元件參數表上一般查不到，但它與電感量、電感元件的分類品質因數Q等參數密切相關，在分析電路中也經常需要用到，故這里專門作些介紹。前已述及，由于電感線圈的自感電勢總是阻止線圈中電流變化，故線圈對交流電有阻力作用，阻力大小就用感抗XL來表示。XL與線圈電感量L和交流電頻率f成正比，計算公式為：XL （Ω）=2лf（Hz）L（H）。不難看出，線圈通過低頻電流時XL小。通過直流電時XL為零，僅線圈的直流電阻起阻力作用，因電阻：—般很小，所以近似短路。通過高頻電流時XL大，若L也大，則近似開路。線圈的此種特性正好與電容相反，所以利用電感元件和電容器就可以組成各種高頻、中頻和低頻濾波器，以及調諧回路、選頻回路和阻流圈電路等等。

　　3．品質因數Q

　　這是表示電感線圈品質的參數，亦稱作Q值或優值。線圈在一定頻率的交流電壓下工作時，其感抗XL和等效損耗電阻之比即為 Q值，表達式如下：Q=2лL/R。由此可見，線圈的感抗越大，損耗電阻越小，其Q值就越高。值得注意的是，損耗電阻在頻率f較低時可視作基本上以線圈直流電阻為主；當f較高時，因線圈骨架及浸漬物的介質損耗、鐵芯及屏蔽罩損耗、導線高頻趨膚效應損耗等影響較明顯，R就應包括各種損耗在內的等效損耗電阻，不能僅計直流電阻。

　　Q的數值大都在幾十至幾百。Q值越高，電路的損耗越小，效率越高，但Q值提高到一定程度后便會受到種種因素限制，而且許多電路對線圈Q值也沒有很高的要求，所以具體決定Q值應視電路要求而定。
