本文主要介紹了繞線電感與疊層電感在射頻產品中的應用，本文字?jǐn)?shù)970字，閱讀全文需10分鐘。

一、什么是繞線電感疊層電感

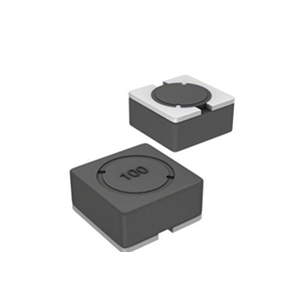

1、繞線電感：

微型SMD貼片電感是專門為高頻應用而設計的。瓷芯結構可產生自共振頻率和優良Q值，這種無磁電感還可確保的熱穩定性可預測性，和整批一致性磁芯電感。

2、作用：

對交流信號進行隔離、濾波或與電容器、電阻器等組成諧振電路，制造出變壓器起到隔離或改變電壓作用，制造電動機做設備的動力。

3、特點：

1）平底表面適合表面貼裝；

2）優異的端面強度良好之焊錫性；

3）具有較高Q值，低阻抗之特點；

4）低漏磁，低直電阻，耐大電流之特點；

5）可提供編帶包裝，便于自動化裝配。

4、特性：

1）適用于電源供應電路；

2）表面粘著類型；

3）外觀和尺寸符合標準，不同尺寸規格可供選擇；

4）良好的焊錫性及耐熱性，適合于一般焊接及回焊。

 5、應用范圍：

手機、藍牙耳機、車載、MP3/4、音箱、IC模塊、LED燈、GPS、液晶顯示屏、U盤、搖控器，、數字模塊等電子產品。

 6、疊層電感

疊層電感也就是非繞線式電感，疊層電感是電感按結構不同對電感進行分類的其中一類。

 7、特性：

1）外形尺寸小。

2）閉合電路，無交互干擾，適合于高密度安裝。

3）無方向性，規范化的自動貼片安裝外形。

4）可焊性和耐焊性好，適合于流焊和再流焊。

 8、應用：

該產品被廣泛用于筆記本電腦、電視等電器輸入、輸出線路噪點。

 9、應用范圍：

手機，藍牙耳機，車載，MP3/4，音箱，IC模塊，LED燈,GPS,液晶顯示屏，U盤,搖控器，數字模塊等電子產品。

二、疊層電感優點

1）疊層的散熱性更好，等效串聯電阻值更小，但耐電流較繞線小。

2）繞線的散熱性不如疊層，等效串聯電阻值更高，但耐電流會更大。

3）疊層的成本比繞線低。

三、什么叫電感Q值

電感Q值:也叫電感的品質因數，是衡量電感器件的主要參數。是指電感器在某一頻率的交流電壓下工作時，所呈現的感抗與其等效損耗電阻之比。電感器的Q值越高，其損耗越小，效率越高。

品質因數又可寫成Q=2pi*電路中存儲的能量/電路一個周期內消耗的能量。通頻帶BW與諧振頻率w0和品質因數Q的關系為:BW=wo/Q,表明，Q大則通頻帶窄，Q小則通頻帶寬。

Q=ωL/R=1/ωRC

其中：Q是品質因素，ω是電路諧振時的電源頻率，L是電感，R是串的電阻，C是電容，Q值是品質因素，它是有功功率與總功功率之比。
