片式磁珠由軟磁鐵氧體材料組成

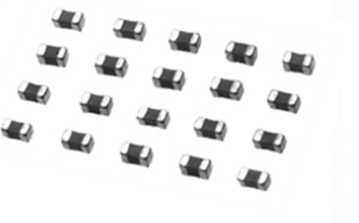

片式磁珠由軟磁鐵氧體材料組成，片式鐵氧體磁珠的結構和等效電路是由鐵氧體磁性材料與導體線圈組成的疊層型獨石結構。
由于在高溫下燒結而成，因而具有致密性好、可靠性高等優點。
兩端的電極由銀/鎳/焊錫3層構成，可滿足再流焊和波峰焊的要求。
片式磁珠的功能主要是消除存在于傳輸線結構(PCB電路)中的RF噪聲，RF能量是疊加在直流傳輸電平上的交流正弦波成分。
直流成分是需要的有用信號，而射頻RF能量卻是無用的電磁干擾沿著線路傳輸和輻射。
要消除這些不需要的信號能量，使用片式磁珠扮演高頻電阻的角色，該器件允許直流信號通過，而濾除交流信號。
通常高頻信號為30MHz以上，但是低頻信號也會受到片式磁珠的影響。
片式磁珠不僅具有小型化和輕量化的優點，而且在射頻噪聲頻率范圍內具有高阻抗特性。
可以消除傳輸線中的電磁干擾片式磁珠能夠降低直流電阻，以免對有用信號產生過大的衰減。
