NTC熱敏電阻的作用和選型原則
NTC熱敏電阻的作用和選型原則
熱敏電阻包括兩種基本的類型，分別為正溫度系數熱敏電阻和負溫度系數熱敏電阻。負溫度系數熱敏電阻非常適用于高精度溫度測量。

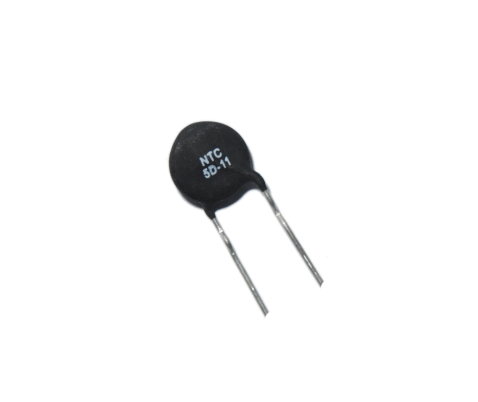

為了避免電子電路中在開機瞬間產生的浪涌電流，在電源電路中串接一個功率型NTC熱敏電阻，能有效的控制開機時的浪涌電流，并在完成浪涌電流控制作用后，由于通過其電流的持續作用，功率型熱敏電阻的阻值將下降的一個非常小的程度，它消耗的功率可以忽略不計，不會對正常的工作電流造成影響，所以在電源回路中使用功率型NTC熱敏電阻，是控制開機浪涌電流保護電子設備免遭破壞為簡便而有效的措施。
功率型NTC熱敏電阻器的選用原則：
1）電阻器的大工作電流〉實際電源回路的工作電流
2）功率型電阻器的標稱電阻值：R≥1.414*E/Im式中E為線路電壓，Im為浪涌電流對于轉換電源，逆變電源，開關電源，UPS電源，Im=100倍工作電流。對于燈絲，加熱器等回路Im=30倍工作電流。
3）B值越大，殘余電阻越小，工作時溫升越小。
4）一般說，時間常數與耗散系數的乘積越大，則表示電阻器的熱容量越大，電阻器控制浪涌電流的能力也越強。
