簡單介紹下磁珠原理與應用
文章出處：作者：人氣：-發表時間：2019-01-17 16:50:00

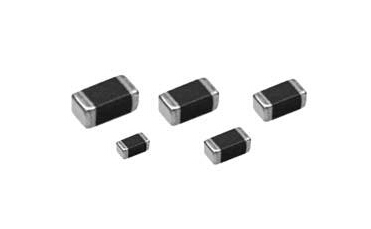

磁珠是屬于一種高頻濾波器件。磁珠的基材為鐵氧體，利用印刷技術將銀漿印刷在鐵氧體基材之上，通過燒結，切割，鍍銀制作而成。它的顏色呈灰黑色。
磁珠主要應用在電磁兼容領域，解決一些電磁干擾問題。對于高頻信號，磁珠應用在線路上呈現很高的阻抗;而對于低頻信號，磁珠呈現很低的阻抗;對于DC線路它近似如一條跳線或者說零電阻。
磁珠的濾波是將干擾信號轉化為熱能的方式消耗掉，對電路的有用信號質量和電路系統不會產生任何的危害。依據它的應用，磁珠可分為4大類型：
1、普通磁珠
普通磁珠工作電流比較小，工作頻帶比較寬。主要應用于電路的控制線，信號線，數據線，時鐘，I/O接口，工作電流比較小的電源濾波。
2、大電流磁珠(電源磁珠)
大電流磁珠工作電流很大，內阻(DCR)非常小，主要應用于電源的濾波。
3、高頻磁珠
高頻磁珠對高頻信號會產生很大的率減，頻帶寬達到3G的范圍。主要應用在時鐘線，數據線，信號線等。
4、尖峰磁珠
尖峰磁珠的頻帶范圍是很窄的，主要是針對某一個特定的頻點濾波。主要應用在一些要求比較高的控制線，時鐘和數據線等。
