共模電感的性能特性工作原理

  共模電感具有較高的初始導磁率，在地磁場下具有大的阻抗和插入損耗，對若干擾具有較好的抑止作用，在較寬的頻率范圍內呈現出無共振插入損耗特性。

  高初始導磁率：是鐵氧體的5-20倍，因此具有更大的插入損耗，對傳導干擾的抑止作用遠大于鐵氧體。

  高飽和磁感應強度：比鐵氧體高2-3倍。在電流強干擾的場所不易磁化到飽和。

  優越的溫度穩定性：較高的居里溫度，在有較大溫度動搖的狀況下，合金的性能變化率明顯低于鐵氧體，具有良好的穩定性，而且性能的變化接近于線性。

  靈敏的頻率特性：而且愈加靈敏地經過調整工藝來得到所需求的頻率特性。經過不同的制造工藝，配適宜當?shù)木€圈炸熟能夠得到不同的阻抗特性，滿足不同波段的濾波請求，使其阻抗值大大高于鐵氧體。

  工作原理

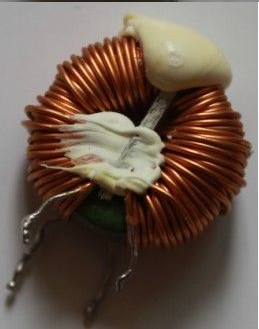

  共模電感各種型號展現共模電感的濾波電路，La和Lb就是共模電感線圈。這兩個線圈繞在同一鐵芯上，匝數和相位都相同(繞制反向)。這樣，當電路中的正常電流流經共模電感時，電流在同相位繞制的電感線圈中產生反向的磁場而互相抵消，此時正常信號電流主要受線圈電阻的影響(和少量因漏感形成的阻尼)；當有共模電流流經線圈時，由于共模電流的同向性，會在線圈內產生同向的磁場而擴展線圈的感抗，使線圈表現為高阻抗，產生較強的阻尼效果，以此衰減共模電流，到達濾波的目的。事實上，將這個濾波電路一端接干擾源，另一端接被干擾設備，則La和C1，Lb和C2就構成兩組低通濾波器，能夠使線路上的共模EMI信號被控制在很低的電平上。該電路既能夠抑止外部的EMI信號傳入，又能夠衰減線路本身工作時產生的EMI信號，能較好的降低EMI干擾強度。
